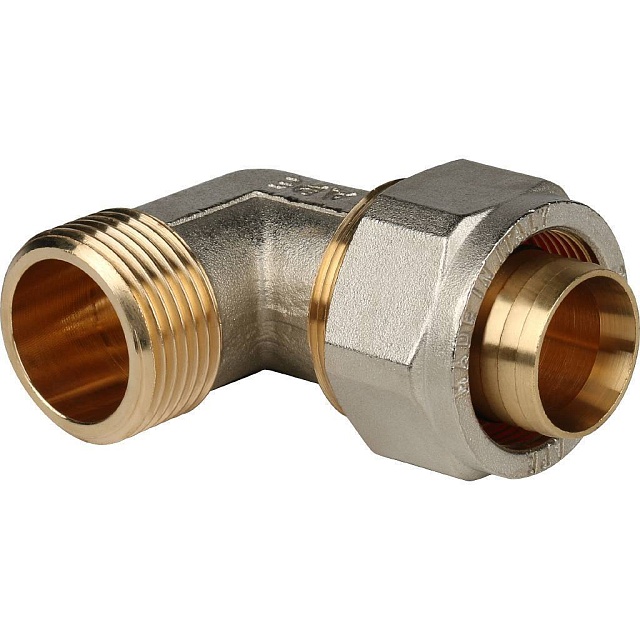

Угол 16х1/2" обжимной цанговый с наружной резьбой для металлопластиковых труб

Угол 16х1/2" обжимной цанговый с наружной резьбой для металлопластиковых труб

Угловой фитинг для металлопластиковых труб компрессионные предназначен для создания разборного соединения под углом 90º трубопроводов (РЕ-Х, PE-RT) с трубопроводами из других материалов, с дополнительными металлическими или пластиковыми фитингами, с трубопроводной арматурой. С одной стороны (PE-X/AL/PE-X, PERT/AL/PERT, PE-X/AL/PERT, PE-RT/AL/PEX и пр.) труба присоединяется к отводу с помощью обжимной гайки-крышки. Вторая сторона уголка снабжена наружной резьбой (гайка) и предназначена для соединения классическим резьбовым методом. Для герметичности резьбового соединения следует использовать уплотнитель.

Использование подобных изделий для металлопластика эффективно в различных системах отопления (парового, либо водяного), водоснабжения (холодного или горячего), системах технологического назначения, поливных конструкциях и многих других. Везде, где есть металлопластиковый трубопровод, существует необходимость применения специальных элементов.

Угол 16х1/2" обжимной цанговый с наружной резьбой для металлопластиковых труб характеристика.

Фитинги обжимные для металлопластиковых труб бывают следующих видов:

• Муфта обжимная  или прямой фитинг цанга. Используется для соединения однонаправленных трубопроводов, имеющих один диаметр.
• Переход обжимной фитинг служит для скрепления концов труб разного диаметра.
• Угол, отвод обжимной используются для создания поворотов конструкции от 45 до 90 градусов.
• Крестовина обжимная. Благодаря данному элементу делается разветвление в две стороны.
• Тройник обжимной используется при одностороннем ответвлении.
• Штуцер обжимной переходник с трубы на шланг.
• Заглушка обжимная крепится на концах труб.

Если соединение выполнено грамотно, по всем правилам и качественно, то прочность и герметичность вам гарантирована. Такой монтаж металлопластиковых изделий не доставляет особых проблем и довольно прост в выполнении. Все что вам потребуется при этом

• калибратор
• ножницы
• фаскосниматель
• гаечные ключи (для создания компрессии под гайкой).

Соединение с помощью таких элементов делает систему металлопластикового трубопровода разборной. Необходимо обслуживание, которое заключается в периодичном подкручивании накидной гайки. Цанговые фитинги изготавливаются из латуни, и им свойственны высокие антикоррозионные качества. Способ изготовления таких элементов подразумевает использование метода горячей штамповки из специальных заготовок (прутковых).

Для монтажа труб из сшитого полиэтилена, металлопластиковых традиционно используют обжимные фитинги, в которых не предусмотрено наличие резиновых колец. По остальным параметрам такой обжимной фитинг для конструкций из сшитого полиэтилена PEX ничем не отличается от обычного латунного, используемого для монтажа металлопластиковых композитных элементов.

Итак, нижеперечисленные особенности цанговых деталей с легкостью убеждают в правильности выбора способа соединения для металлопластиковых труб.

1. Наличие двух уплотнительных колец (резиновых) в корпусе со штуцером, с помощью которых обеспечивается надежная герметизация соединения.
2. Качественный материал, используемый для изготовления.
3. Доступность монтажа даже новичкам.
4. Наличие разрезного обжимного кольца, с помощью которого зажим производится ровно, без деформации конструкции.
5. Отсутствие электропроводности, в связи с наличием специальной диэлектрической прокладки.

Соединение труб с помощью обжимных цанговых фитингов для металлопластиковых труб.

Фиксация резьбовых фасонных изделий происходит благодаря давлению, которое создается в процессе закручивания гайкой. Ниже вашему вниманию представлена инструкция по монтажу трубопровода с использованием обжимных резьбовых фасонных изделий:

1. трубы нарезаются на отрезки нужной длины; для этого лучше применить  специальные ножницы, потому как иной инструмент делает срез неровным и может повредить защитный слой изделия;
2. на трубу надевается зажимной хомут с гайкой – они необходимы для соединения металлопластиковой трубы с фитингом
3. острые края обрезанной трубы нужно обработать специальным инструментом, а в случае его отсутствия, любым подручным приспособлением – это предотвратит повреждение уплотнительных колец и гарантированно не допустит нарушение герметичности соединения. Для обработки острого среза подойдет круглый напильник или заточенное сверло по металлу малого диаметра
4. выравнивается сгон фитинга, возвращается и фиксируется зажимной хомут
5. закручивается накидная гайка; затягивание происходит с умеренным усилием, до того момента, пока не становится слышен характерный звук – потрескивание, если Вы его услышали, закручивание следует прекратить, так как хомут уже в достаточной степени сжался вокруг трубы.

Угол обжимной цанговый для металлопластиковых и PEX труб бывает следующих диаметров.

Угол 16х1/2" обжимной цанговый с наружной резьбой для металлопластиковых труб и PEX труб

Угол 16х3/4" обжимной цанговый с наружной резьбой для металлопластиковых труб и PEX труб

Угол 20х1/2" обжимной цанговый с наружной резьбой для металлопластиковых труб и PEX труб

Угол 20х3/4" обжимной цанговый с наружной резьбой для металлопластиковых труб и PEX труб

Угол 26х3/4" обжимной цанговый с наружной резьбой для металлопластиковых труб и PEX труб

Угол 26х1" обжимной цанговый с наружной резьбой для металлопластиковых труб и PEX труб

Угол 32х1" обжимной цанговый с наружной резьбой для металлопластиковых труб и PEX труб

Угол 32х1 1/4" обжимной цанговый с наружной резьбой для металлопластиковых труб и PEX труб
