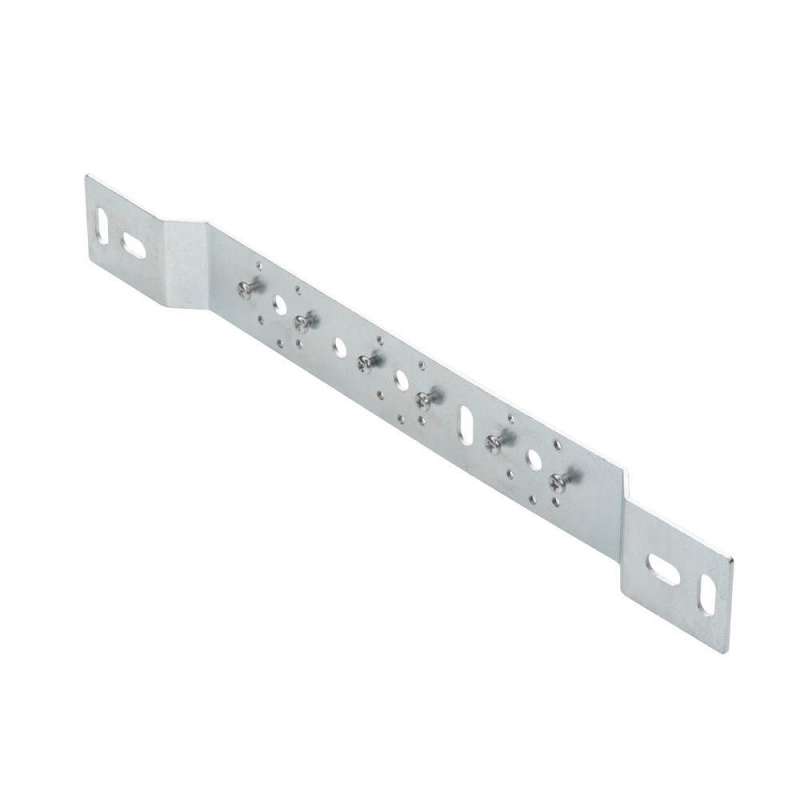

Монтажная пластина (планка) низкая для крепления водорозеток 374,1 x 41 x 15 мм

Монтажная пластина (планка) для крепления водорозеток — это изделие, которое фиксирует угловые фитинги трубопроводных систем (водорозетки) к строительным конструкциям (стенам, перекрытиям, колоннам). Обеспечивает жесткую фиксацию водорозеток под углом 45; 90; 135⁰. Поддерживает установку смесителей со стандартным межосевым расстоянием 150 и 75 мм.

Монтажная пластина совместима с водорозетками с межосевым расстоянием монтажных отверстий 35 мм. Допускается монтировать водорозетки с двумя монтажными отверстиями.

Пластины выполнены из нержавеющей стали AISI304

В комплект входит шесть винтов выполненных из оцинкованной стали.

Особенности:

Оснащена готовыми монтажными отверстиями для крепления водорозеток любого типа — полипропиленовых, пресс-фитингов или резьбовых.
Предусмотрены прорези для фиксации планки к стене или элементам строительных конструкций с помощью дюбелей.
Жёсткая конструкция исключает смещение розеток при заливке стяжки или укладке плитки.

Применение: планка используется при скрытом монтаже трубопроводов в ванных комнатах и кухнях. Без неё водорозетки будут «гулять» при затяжке гаек, что может привести к течи.

Правила установки

Порядок крепления монтажной планки (на примере латунных водорозеток для полипропиленовых труб):

Приложить планку к разметке и отметить места сверления.
Просверлить отверстия буром Ø10 мм на глубину 40–50 мм.
Вставить дюбели и закрепить планку саморезами. Не перетягивать — достаточно затянуть до упора, чтобы не деформировать резьбу.

Важно:

Водорозетки должны не только стоять на одной высоте, но и находиться в одной плоскости со стеной. Если одна утоплена в штукатурку, а другая торчит, резьбы будет не хватать, и колпачки не перекроют технологические зазоры.
Если стена облицована плиткой, нужно учитывать толщину клеевого слоя (обычно 3–5 мм) и саму плитку (6–12 мм). Разметку делать с запасом, чтобы после укладки кафеля резьба водорозетки выступала над поверхностью на 5–10 мм.
