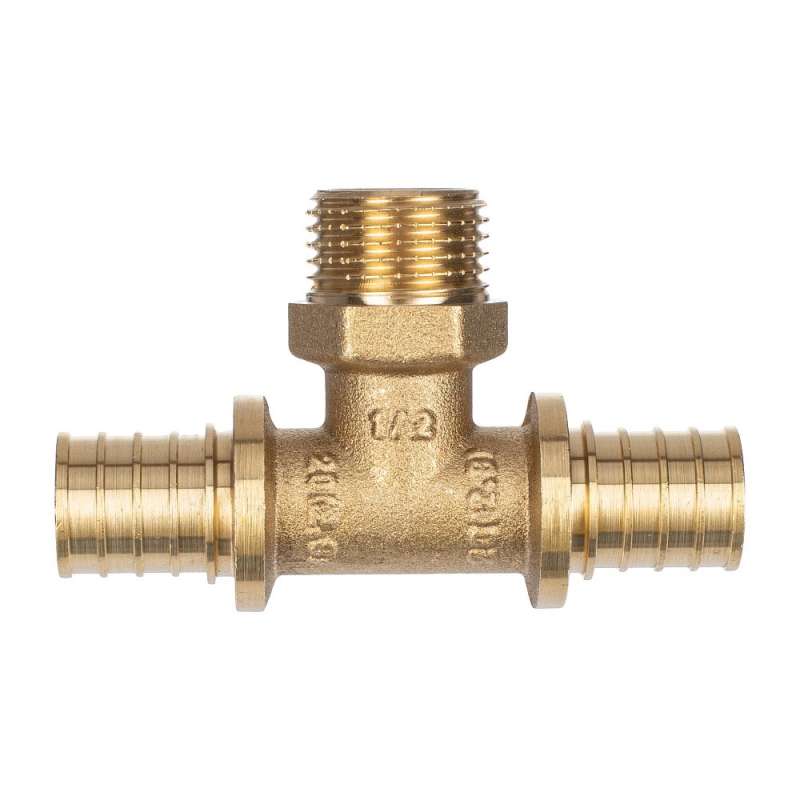

Тройник 16х1/2"х16 с наружной резьбой аксиальный латунный

Тройник с наружной резьбой аксиальный латунный.

Аксиальный тройник из латуни с наружной резьбой предназначен для врезки или присоединения под углом 90º в уже имеющуюся магистраль PeX водопровода трубопроводной арматуры, резьбовых фитингов и труб из других материалов. С двух сторон PeX трубы одинакового диаметра присоединяются к тройнику. Третья сторона (отвод) тройника имеет наружную резьбу. Латунные аксиальные фитинги предназначены для создания неразъемных соединений труб из сшитого полиэтилена PE-Xa/EVOH и PeXb/EVOH, Применяются в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

Аксиальные (надвижные) системы по своим эксплуатационным характеристикам полностью соответствуют трубопроводам на обжимных фитингах. Усилие разрыва соединения превышает 1 кН, трубопровод способен работать под давлением до 12 бар и выдерживать кратковременные скачки до 18–20 бар, температура транспортируемой жидкости может достигать 95 °С.

По технологичности выполнения соединений аксиальные фитинги обошли все существующие аналоги. Удобство работы и постоянно высокое качество работы стали визитной карточкой этих систем.

Латунные аксиальные соединители надвижные прямые и переходные предназначены для создания неразъемных соединений труб из сшитого полиэтилена (PE-Xa/EVOH и PeXb/EVOH), имеющими следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм. Применяются в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

В результате монтажа аксиального фитинга получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Фитинги рассчитаны на использование в системах PE-Xa/EVOH и PeXb/EVOH с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

Монтаж фитинга осуществляется ручным или электрическим инструментом. Соединение выполняется с помощью специального аксиального инструмента — расширителя и напрессовочных тисков. Технология заключается в механическом обжатии трубы и фитинга с помощью надвижной гильзы. После установки фитинга гильза напрессовывается, обеспечивая надежное и герметичное соединение.

Тройник 16х1/2" с наружной резьбой аксиальный латунный характеристики.

Область применения системы водоснабжения

Стандарт подключения, дюйм 1/2

Тип резьбы наружная

Тип соединения аксиальная запрессовка

Подгруппа для труб из сшитого полиэтилена

Средний срок службы, лет до 50

Диаметр, мм 16

Вид фитинга тройник

Тип монтажа аксиальная запрессовка

Материал корпуса латунь CW617N по EN 12165

Гарантия, мес 60

Макс. рабочее давление, бар 25

Диапазон рабочей температуры, °С от -20 до +120

Диаметр, мм 16

Преимущества аксиальных фитингов:

Надёжная герметизация места соединения: благодаря конструктивным особенностям соединительной детали и устойчивости материалов к температурному расширению, протечка в таких монтажных узлах практически исключена, что позволяет замоноличивать систему в бетонную стяжку или стену
Длительный срок эксплуатации: трубопроводные сети, собранные с использованием фитинговых элементов с надвижной опресовочной гильзой, могут прослужить 50 и более лет
Универсальность: фитинги подходят для труб разных производителей
Быстрое выполнение монтажных работ: простая конструкция изделия и применение специального инструмента позволяют ощутимо сократить сроки монтажа отопительных и сантехнических систем
Гарантия - 10 лет

Тройник с внутренней резьбой аксиальный латунный бывает следующих диаметров.

Тройник 16х1/2х16 с наружной резьбой аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 20х1/2х20 с наружной резьбой аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 20х3/4х20 с наружной резьбой аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х3/4х25 с наружной резьбой аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 32х1х32 с наружной резьбой аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH
