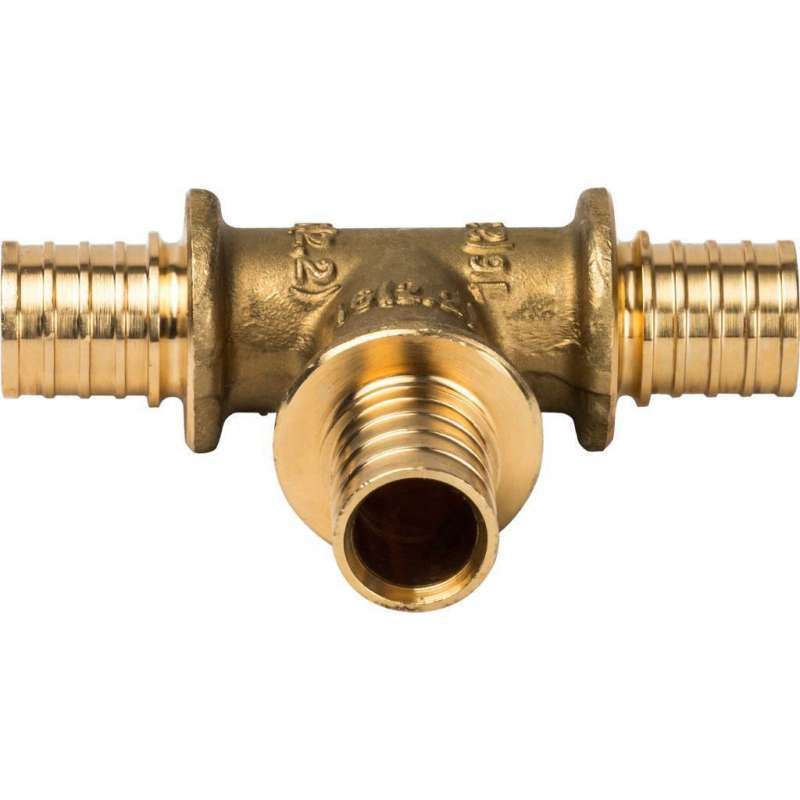

Тройник 16х16х16 аксиальный латунный

Тройник аксиальный латунный.

Аксиальный тройник из латуни предназначен для соединения PE-X труб под углом 90º и для создания ответвлений от основной магистрали с целью осуществления смешения или разделения потоков рабочего носителя, при обходах препятствий и монтаже поворотов. Латунные аксиальные фитинги предназначены для создания неразъемных соединений труб из сшитого полиэтилена PE-Xa/EVOH и PeXb/EVOH, Применяются в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

Аксиальные (надвижные) системы по своим эксплуатационным характеристикам полностью соответствуют трубопроводам на обжимных фитингах. Усилие разрыва соединения превышает 1 кН, трубопровод способен работать под давлением до 12 бар и выдерживать кратковременные скачки до 18–20 бар, температура транспортируемой жидкости может достигать 95 °С.

По технологичности выполнения соединений аксиальные фитинги обошли все существующие аналоги. Удобство работы и постоянно высокое качество работы стали визитной карточкой этих систем.

Латунные аксиальные соединители надвижные прямые и переходные предназначены для создания неразъемных соединений труб из сшитого полиэтилена (PE-Xa/EVOH и PeXb/EVOH), имеющими следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм. Применяются в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

В результате монтажа аксиального фитинга получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Фитинги рассчитаны на использование в системах PE-Xa/EVOH и PeXb/EVOH с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

Монтаж фитинга осуществляется ручным или электрическим инструментом. Соединение выполняется с помощью специального аксиального инструмента — расширителя и напрессовочных тисков. Технология заключается в механическом обжатии трубы и фитинга с помощью надвижной гильзы. После установки фитинга гильза напрессовывается, обеспечивая надежное и герметичное соединение.

Тройник 16х16х16 аксиальный латунный характеристики.

Область применения системы водоснабжения

Тип соединения аксиальная запрессовка

Подгруппа для труб из сшитого полиэтилена

Средний срок службы, лет до 50

Диаметр, мм 16

Вид фитинга тройник

Тип монтажа аксиальная запрессовка

Материал корпуса латунь CW617N по EN 12165

Гарантия, мес 60

Макс. рабочее давление, бар 25

Диапазон рабочей температуры, °С от -20 до +120

Диаметр, мм 16

Преимущества аксиальных фитингов:

Надёжная герметизация места соединения: благодаря конструктивным особенностям соединительной детали и устойчивости материалов к температурному расширению, протечка в таких монтажных узлах практически исключена, что позволяет замоноличивать систему в бетонную стяжку или стену
Длительный срок эксплуатации: трубопроводные сети, собранные с использованием фитинговых элементов с надвижной опресовочной гильзой, могут прослужить 50 и более лет
Универсальность: фитинги подходят для труб разных производителей
Быстрое выполнение монтажных работ: простая конструкция изделия и применение специального инструмента позволяют ощутимо сократить сроки монтажа отопительных и сантехнических систем
Гарантия - 10 лет

Тройник аксиальный латунный бывает следующих диаметров.

Тройник 16х16х16 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 16х20х16 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 20х16х16 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 20х16х20 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 20х20х16 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 20х25х16 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 20х20х20 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 20х25х20 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х16х16 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х16х20 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х20х16 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х16х25 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х20х20 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х20х25 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х25х16 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х25х20 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 25х25х25 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 32х16х32 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 32х20х20 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 32х20х25 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 32х20х32 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 32х25х32 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Тройник 32х32х32 аксиальный латунный для труб PE-Xa/EVOH и PeXb/EVOH

Синонимы: аксиальные фитинги, фитинги аксиальные латунные, сшитый полиэтилен pex, фитинги для сшитого полиэтилена, pex b, pex a, теплый пол pex, фитинги для pex, фитинги для труб из сшитого полиэтилена, фитинги для pex труб
