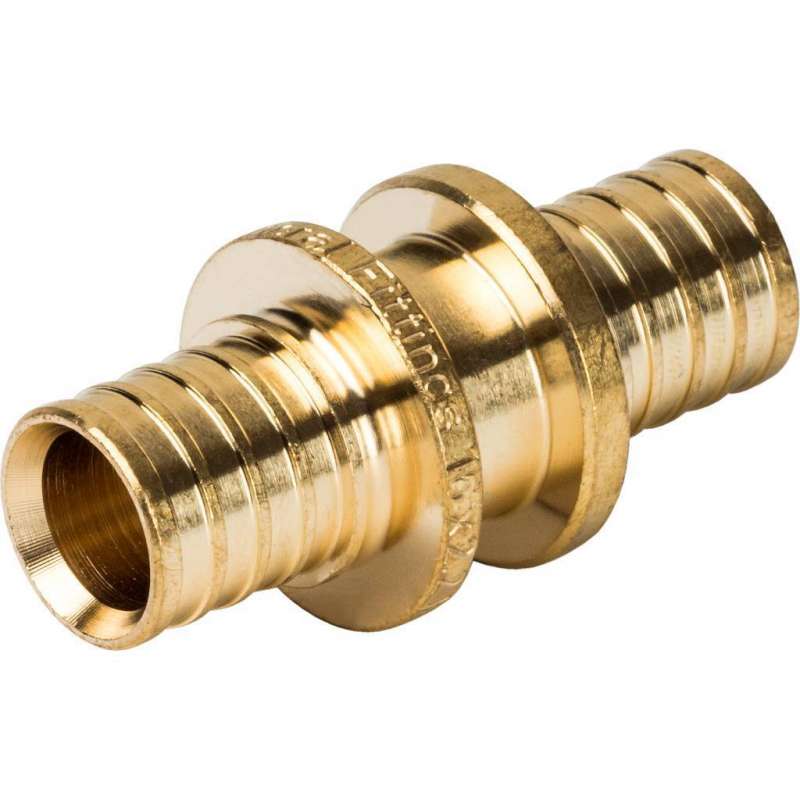

Муфта 16х16 мм соединительная аксиальная латунная

Аксиальные (надвижные) системы по своим эксплуатационным характеристикам полностью соответствуют трубопроводам на обжимных фитингах. Усилие разрыва соединения превышает 1 кН, трубопровод способен работать под давлением до 12 бар и выдерживать кратковременные скачки до 18–20 бар, температура транспортируемой жидкости может достигать 95 °С.

По технологичности выполнения соединений аксиальные фитинги обошли все существующие аналоги. Удобство работы и постоянно высокое качество работы стали визитной карточкой этих систем.

Латунные аксиальные соединители надвижные прямые и переходные предназначены для создания неразъемных соединений труб из сшитого полиэтилена (PE-Xa/EVOH и PeXb/EVOH), имеющими следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм. Применяются в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

В результате монтажа аксиального фитинга получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Фитинги рассчитаны на использование в системах PE-Xa/EVOH и PeXb/EVOH с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

Монтаж фитинга осуществляется ручным или электрическим инструментом. Соединение выполняется с помощью специального аксиального инструмента — расширителя и напрессовочных тисков. Технология заключается в механическом обжатии трубы и фитинга с помощью надвижной гильзы. После установки фитинга гильза напрессовывается, обеспечивая надежное и герметичное соединение.

Муфта соединительная аксиальная латунная характеристики.

Область применения системы водоснабжения

Тип соединения аксиальная запрессовка

Подгруппа для труб из сшитого полиэтилена

Средний срок службы, лет до 50

Диаметр, мм 16

Вид фитинга муфта

Тип монтажа аксиальная запрессовка

Материал корпуса латунь CW617N по EN 12165

Гарантия, мес 60

Макс. рабочее давление, бар 25

Диапазон рабочей температуры, °С от -20 до +120

Диаметр, мм 16

Преимущества аксиальных фитингов:

Надёжная герметизация места соединения: благодаря конструктивным особенностям соединительной детали и устойчивости материалов к температурному расширению, протечка в таких монтажных узлах практически исключена, что позволяет замоноличивать систему в бетонную стяжку или стену
Длительный срок эксплуатации: трубопроводные сети, собранные с использованием фитинговых элементов с надвижной опресовочной гильзой, могут прослужить 50 и более лет
Универсальность: фитинги подходят для труб разных производителей
Быстрое выполнение монтажных работ: простая конструкция изделия и применение специального инструмента позволяют ощутимо сократить сроки монтажа отопительных и сантехнических систем
Гарантия - 10 лет

Муфта с внутренней резьбой аксиальная латунная бывает следующих диаметров.

Муфта 16х16 соединительная аксиальная латунная для труб PE-Xa/EVOH и PeXb/EVOH

Муфта 20х16 соединительная аксиальная латунная для труб PE-Xa/EVOH и PeXb/EVOH

Муфта 20х20 соединительная аксиальная латунная для труб PE-Xa/EVOH и PeXb/EVOH

Муфта 25х16 соединительная аксиальная латунная для труб PE-Xa/EVOH и PeXb/EVOH

Муфта 25х20 соединительная аксиальная латунная для труб PE-Xa/EVOH и PeXb/EVOH

Муфта 25х25 соединительная аксиальная латунная для труб PE-Xa/EVOH и PeXb/EVOH

Муфта 32х25 соединительная аксиальная латунная для труб PE-Xa/EVOH и PeXb/EVOH

Муфта 32х32 соединительная аксиальная латунная для труб PE-Xa/EVOH и PeXb/EVOH
