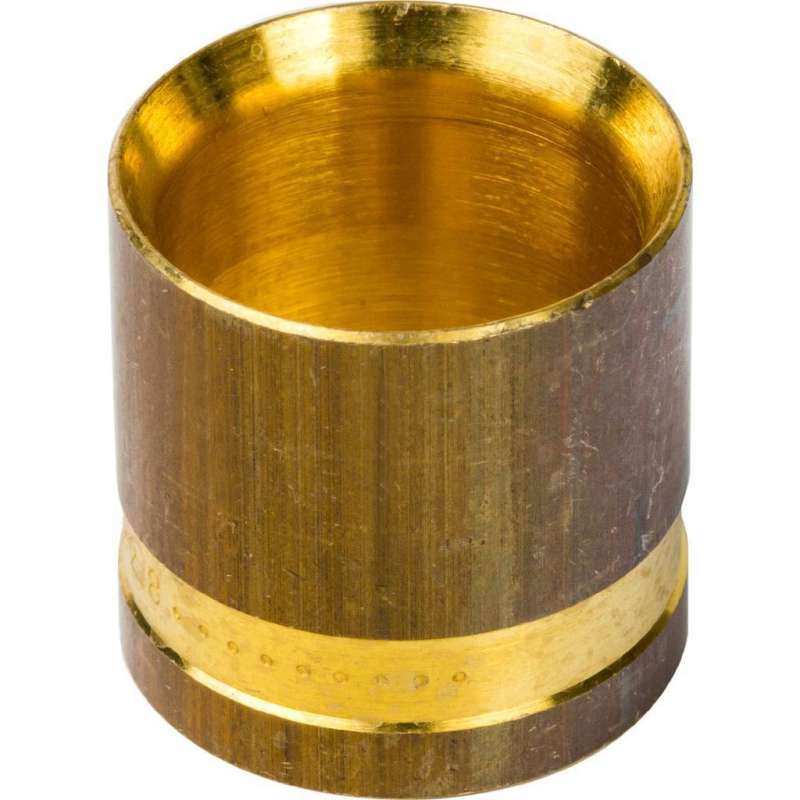

Гильза надвижная аксиальная латунная 16 мм

Аксиальная латунная гильза — это надвижная гильза, которая используется в системе аксиальных фитингов для соединения полимерных труб из сшитого полиэтилена PE-Xa/EVOH и PeXb/EVOH или полиэтилена повышенной термостойкости (PE-RT). Соединение происходит по принципу аксиальной (осевой) запрессовки гильзы на штуцер.

Гильзы надвижных фитингов отличаются от фитингов цветом, так как они изготавливаются из латуни CW614N с последующим обжигом, для достижения необходимого уровня пластичности. Также гильзы дополнительно обрабатываются и снаружи – для получения наибольшей точности толщины стенки.

Латунные аксиальные соединители надвижные прямые и переходные предназначены для создания неразъемных соединений труб из сшитого полиэтилена (PE-Xa/EVOH и PeXb/EVOH), имеющими следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм. Применяются в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

В результате монтажа аксиального фитинга получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Фитинги рассчитаны на использование в системах PE-Xa/EVOH и PeXb/EVOH с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

Монтаж фитинга осуществляется ручным или электрическим инструментом. Соединение выполняется с помощью специального аксиального инструмента — расширителя и напрессовочных тисков. Технология заключается в механическом обжатии трубы и фитинга с помощью надвижной гильзы. После установки фитинга гильза напрессовывается, обеспечивая надежное и герметичное соединение.

Гильза надвижная аксиальная латунная характеристики.

Область применения системы водоснабжения

Тип соединения аксиальная запрессовка

Подгруппа для труб из сшитого полиэтилена

Средний срок службы, лет до 50

Диаметр, мм 20

Вид фитинга гильза

Тип монтажа аксиальная запрессовка

Материал корпуса латунь CW617N по EN 12165

Гарантия, мес 60

Макс. рабочее давление, бар 25

Диапазон рабочей температуры, °С от -20 до +120

Диаметр, мм 20

Преимущества аксиальных фитингов:

Надёжная герметизация места соединения: благодаря конструктивным особенностям соединительной детали и устойчивости материалов к температурному расширению, протечка в таких монтажных узлах практически исключена, что позволяет замоноличивать систему в бетонную стяжку или стену
Длительный срок эксплуатации: трубопроводные сети, собранные с использованием фитинговых элементов с надвижной опресовочной гильзой, могут прослужить 50 и более лет
Универсальность: фитинги подходят для труб разных производителей
Быстрое выполнение монтажных работ: простая конструкция изделия и применение специального инструмента позволяют ощутимо сократить сроки монтажа отопительных и сантехнических систем
Гарантия - 10 лет

Гильза надвижная аксиальная латунная бывает следующих диаметров.

Гильза надвижная аксиальная латунная 16 мм для труб PE-Xa/EVOH и PeXb/EVOH

Гильза надвижная аксиальная латунная 20 мм для труб PE-Xa/EVOH и PeXb/EVOH

Гильза надвижная аксиальная латунная 25 мм для труб PE-Xa/EVOH и PeXb/EVOH

Гильза надвижная аксиальная латунная 32 мм для труб PE-Xa/EVOH и PeXb/EVOH
