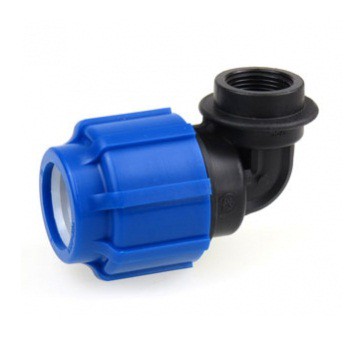

Фитинги : Отвод (уголок) соединительный компрессионный 90 градусов с переходом на внутреннюю резьбу 20х3/4" для ПНД труб. Предназначен для создания разборного соединения под углом 90º трубопроводов ПНД с трубопроводами из других материалов, с дополнительными металлическими или пластиковыми фитингами, с трубопроводной арматурой. С одной стороны ПНД труба присоединяется к отводу с помощью обжимной гайки-крышки. Вторая сторона уголка снабжена внутренней резьбой (гайка) и предназначена для соединения классическим резьбовым методом. Для герметичности резьбового соединения следует использовать уплотнитель.
В последнее время на рынках строительных материалов можно найти очень много различных трубопроводных систем, которые отличаются друг от друга не только техническими характеристиками, но и материалом изготовления. Отдельно стоит отметить, что многие из них имеют специфические способы монтажа, обусловленные назначением соединительных элементов. Отдельную нишу среди этого изобилия занимают компрессионные фитинги ПНД.
Данный вид материала для бытового использования применяют относительно недавно. Он предназначен в основном для пластиковых систем, которые имеют низкое давление. Однако сам способ фиксации таких соединений на трубе позволяет использовать данные фитинги для компрессора и других установок.
Компрессионные полиэтиленовые ПНД фитинги. Этот тип соединительного оборудования называется обжимными трубными фитингами. Они присоединяются к системе с помощью прокладочного материала и колец для обжима. Для использования такого типа не нужно какое-либо дополнительное оборудование. Кроме того, при выработке прокладочного материала можно заменить старую прокладку на новую. То есть фитинги ПНД такого типа могут использоваться многократно, особенно в гидравлических системах.
Компрессионные изделия используются в основном для гидравлических систем водоснабжения. В такую систему они могут быть встроены, будучи даже не до конца собранными. Это позволяет широко варьировать их применение в системах водоснабжения. Компрессионные фитинги бывают следующих видов:
Они бывают как с внутренней, так и с наружной резьбой. Как и другие фитинги, эти имеют различные формы. Они бывают: муфтовые, тройные, крестовые, заглушки, фланцы, отводы.
Их изготавливают разных диаметров: от 16 до 110 мм. Рабочее давление, в зависимости от диаметра, может колебаться от 10 до 16 атмосфер.
Все компоненты конструкции – модульные и способны разбираться. В этом есть хорошее преимущество, так как в дальнейшем такие трубы будет несложно заменить, а соединение — использовать повторно.
Применение полиэтиленовых ПНД фитингов
Чаще всего эти фитинги используются для соединения труб в тех местах, где предполагается изменение направление трубопровода, а также наличие разветвлений или переходов на трубы другого материала. Их используют как для технического, так и для питьевого водоснабжения, в системах орошения или в качестве кабельных каналов. Благодаря материалу эти фитинги позволяют сделать полную герметичность стыковки труб.
Применение компрессионных фитингов для соединения труб
Также их удобство в монтаже позволяет устанавливать детали малых диаметров без посторонней помощи и специального оборудования. Хранятся эти детали в темных помещениях, подальше от прямых солнечных лучей.
Строение компрессионных фитингов ПНД
Эта деталь состоит из 5-ти разборных частей. Для фиксации обжима идет гайка крышка, которая имеет внешние пазы для удобства закручивания и внутреннюю резьбу. Она изготовлена из сополимера полиэтилена.
Обжимное кольцо – деталь, позволяющая предотвратить какое-либо движения трубы, в том числе и самопроизвольное развинчивание.
Строение компрессионных фитингов
Втулка фиксирует уплотнительную прокладку в устойчивом положении, ограничивает ее сжатие и деформацию трубы. Изготавливается из сополимера полипропилена.
Уплотнительная прокладка изготовлена из резины. Обеспечивает хорошую герметичность, даже в случае перегиба трубы.
Сам корпус выполнен из сополимера полипропилена, имеет специальный ограничитель для трубы и трапециевидную резьбу.
Преимущества и свойства компрессионных фитингов
Итак, данные детали имеют свои особенности, которые делают их достаточно популярными и востребованными:
Удобство монтажа. Никаких дополнительных способностей или аппаратуры не требуется, при этом соединение будет очень прочным.
Еще одним положительным качеством является высокая стойкость материала к температурным изменениям. Они очень хорошо сопротивляются различным химическим воздействиям, при этом инертны в отношении жидкостей и газов. Эти фитинги очень износостойкие и при нормальном использовании (не на грани возможностей, а согласно их предназначению) способны прослужить не один десяток лет.
Принцип монтажа такой: труба с предварительно надетой на нее прижимной гайкой и гайкой-крышкой вставляется в прижимную пластиковую втулку. Зафиксировав жестко трубу в корпусе отвода, гайку-крышку поворачиваем до упора по часовой стрелке. В результате получается герметичное соединение трубы ПНД с уголком, которое при необходимости можно разобрать и собрать вновь. В таком соединении потеря давления наименьшая. Пропускная способность трубопровода не уменьшается.
Отвод ПНД компрессионный 20 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный 25 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный 32 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный 40 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный 50 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный 63 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный 75 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный 90 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный 110 мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 20х1/2" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 20х3/4" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 25х1/2" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 25х3/4" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 25х1" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 32х3/4" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 32х1" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 50х1" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с внутренней трубной резьбой 63х2" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 20х1/2" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 20х3/4" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 25х1/2" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 25х3/4" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 25х1" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 32х3/4" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 32х1" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 50х1" мм для труб ПНД полиэтиленовых ПЭ 100
Отвод ПНД компрессионный с наружной трубной резьбой 63х2" мм для труб ПНД полиэтиленовых ПЭ 100
Синонимы: отвод пнд, отвод 90 пнд, пнд отводы трубы, отвод пнд 90 градусов, отвод пнд 20, отвод пнд компрессионный, отвод 90, отвод полиэтиленовый, отвод пэ, отвод пэ 100, отвод резьбовой, отвод пэ 100 sdr 17
