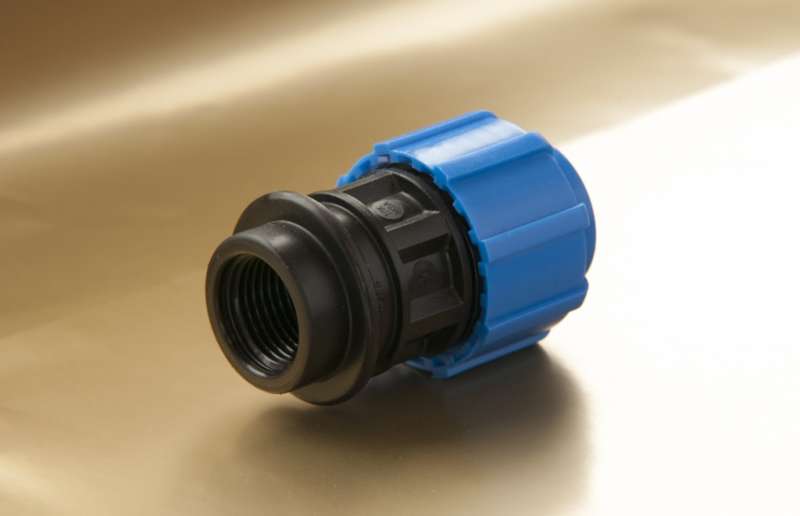

Муфта соединительная полиэтиленовая с переходом на внутреннюю резьбу 110х4'' предназначена для создания разборного прямого соединения трубопроводов ПНД с трубопроводами из других материалов, с дополнительными металлическими или пластиковыми фитингами, с трубопроводной арматурой. С одной стороны ПНД труба присоединяется к муфте с помощью обжимной гайки-крышки. Вторая сторона переходника снабжена внутренней резьбой (гайка) и предназначена для соединения классическим резьбовым методом. Для герметичности резьбового соединения следует использовать уплотнитель. Широкое распространение такие муфты получили в системах орошения при монтаже поливочных форсунок и гидрантов.
В последнее время на рынках строительных материалов можно найти очень много различных трубопроводных систем, которые отличаются друг от друга не только техническими характеристиками, но и материалом изготовления. Отдельно стоит отметить, что многие из них имеют специфические способы монтажа, обусловленные назначением соединительных элементов. Отдельную нишу среди этого изобилия занимают компрессионные фитинги ПНД.
Данный вид материала для бытового использования применяют относительно недавно. Он предназначен в основном для пластиковых систем, которые имеют низкое давление. Однако сам способ фиксации таких соединений на трубе позволяет использовать данные фитинги для компрессора и других установок.
Компрессионные полиэтиленовые ПНД фитинги. Этот тип соединительного оборудования называется обжимными трубными фитингами. Они присоединяются к системе с помощью прокладочного материала и колец для обжима. Для использования такого типа не нужно какое-либо дополнительное оборудование. Кроме того, при выработке прокладочного материала можно заменить старую прокладку на новую. То есть фитинги ПНД такого типа могут использоваться многократно, особенно в гидравлических системах.
Компрессионные изделия используются в основном для гидравлических систем водоснабжения. В такую систему они могут быть встроены, будучи даже не до конца собранными. Это позволяет широко варьировать их применение в системах водоснабжения. Компрессионные фитинги бывают следующих видов:
Они бывают как с внутренней, так и с наружной резьбой. Как и другие фитинги, эти имеют различные формы. Они бывают: муфтовые, тройные, крестовые, заглушки, фланцы, отводы.
Их изготавливают разных диаметров: от 16 до 110 мм. Рабочее давление, в зависимости от диаметра, может колебаться от 10 до 16 атмосфер.
Все компоненты конструкции – модульные и способны разбираться. В этом есть хорошее преимущество, так как в дальнейшем такие трубы будет несложно заменить, а соединение — использовать повторно.
Чаще всего эти фитинги используются для соединения труб в тех местах, где предполагается изменение направление трубопровода, а также наличие разветвлений или переходов на трубы другого материала. Их используют как для технического, так и для питьевого водоснабжения, в системах орошения или в качестве кабельных каналов. Благодаря материалу эти фитинги позволяют сделать полную герметичность стыковки труб.
Применение компрессионных фитингов для соединения труб
Также их удобство в монтаже позволяет устанавливать детали малых диаметров без посторонней помощи и специального оборудования. Хранятся эти детали в темных помещениях, подальше от прямых солнечных лучей.
Эта деталь состоит из 5-ти разборных частей. Для фиксации обжима идет гайка крышка, которая имеет внешние пазы для удобства закручивания и внутреннюю резьбу. Она изготовлена из сополимера полиэтилена.
Обжимное кольцо – деталь, позволяющая предотвратить какое-либо движения трубы, в том числе и самопроизвольное развинчивание.
Строение компрессионных фитингов
Втулка фиксирует уплотнительную прокладку в устойчивом положении, ограничивает ее сжатие и деформацию трубы. Изготавливается из сополимера полипропилена.
Уплотнительная прокладка изготовлена из резины. Обеспечивает хорошую герметичность, даже в случае перегиба трубы.
Сам корпус выполнен из сополимера полипропилена, имеет специальный ограничитель для трубы и трапециевидную резьбу.
Итак, данные детали имеют свои особенности, которые делают их достаточно популярными и востребованными:
Удобство монтажа. Никаких дополнительных способностей или аппаратуры не требуется, при этом соединение будет очень прочным.
Еще одним положительным качеством является высокая стойкость материала к температурным изменениям. Они очень хорошо сопротивляются различным химическим воздействиям, при этом инертны в отношении жидкостей и газов. Эти фитинги очень износостойкие и при нормальном использовании (не на грани возможностей, а согласно их предназначению) способны прослужить не один десяток лет.
Принцип монтажа простой: трубу необходимо вставить в прижимную пластиковую втулку, предварительно надев на нее прижимную гайку и гайку-крышку. Фиксируя жестко трубу в корпусе отвода, необходимо зажать гайку-крышку, повернув ее до упора по часовой стрелке. В соединении с помощью такой муфты наименьшая потеря давления. Пропускная способность трубопровода не уменьшается.
Муфта ПНД компрессионная 20х1/2" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 20х3/4" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 25х1/2" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 25х3/4" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 25х1" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 32х1/2" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 32х3/4" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 32х1" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 32х1 1/4" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 40х1" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 40х1 1/4" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 40х1 1/2" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 50х2" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 63х2" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Муфта ПНД компрессионная 110х4" мм с переходом на внутреннюю резьбу для труб ПНД полиэтиленовых ПЭ 100
Синонимы: муфта пнд, муфты для пнд труб, труба пнд, труба пэ, труба полиэтиленовая, фитинг, фитинги пнд, полиэтиленовые фитинги, компрессионные фитинги, пластиковые фитинги, пнд фитинги компрессионные, фитинг обжимный, обжимные фитинги, муфта соединительная пнд, компрессионная муфта пнд, муфта переходная пнд, муфта пэ, компрессионный фитинг пнд, муфта пнд с резьбой
Труба ПНД, а также фитинги ПНД купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону +7 (351) 777-94-98
