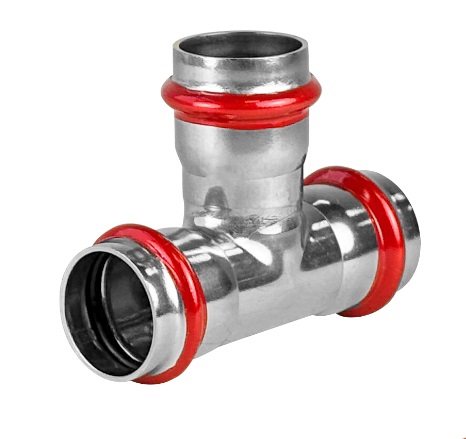

Тройник 15x15x15 мм из нержавеющей стали под пресс раструбный

Тройник из нержавеющей стали под пресс раструбный — создаёт один дополнительный отвод (Т-образное разветвление) в трубопроводе. Его используют, чтобы подключить к одной магистрали несколько сантехнических приборов труб из нержавеющей стали с помощью прессового соединения. Пресс-тройник из нержавеющей стали предназначен для соединения методом механической прессовки тонкостенных стальных труб AISI 304 в системах водоснабжения, отопления, сантехнических и инженерных узлах, в линиях подключения оборудования, коллекторов, запорной арматуры и других элементов трубопровода с рабочей температурой до 120 °С. Номинальное давление – 16 бар.

Муфта изготовлена из стали AISI 304. Материал уплотнительных колец – эластомер EPDM. Отдельно можно приобрести уплотнительные кольца из FPM (витон) в этом случае максимальная рабочая температура увеличивается до 140 °С. Достоинством бесштуцерных соединителей является малый коэффициент местного сопротивления (сужение канала практически отсутствует). Фитинг рассчитан на обжатие с помощью пресс-инструмента.

Принцип работы: для установки муфты используется специальный инструмент — пресс, который сжимает муфту вокруг трубы, создавая надёжное и герметичное соединение. В отличие от резьбовых соединений, подобный тип стыка не требует последующего обслуживания и подтяжки, что делает его оптимальным для скрытого монтажа в стенах или бетонных стяжках.

Конструкция муфта соединительная из нержавеющей стали под пресс

Муфта состоит из корпуса, уплотнительных колец и фиксирующей гильзы, которая под действием специального инструмента плотно обжимает трубу.

Особенности конструкции муфт из нержавеющей стали под пресс:

В некоторых моделях есть пресс-раструбы с двух сторон, что обеспечивает надёжное соединение труб одинакового диаметра.
В некоторых случаях уплотнение гарантирует герметичность при высоких нагрузках (например, из эластомера EPDM).

Монтаж муфта соединительная из нержавеющей стали под пресс.

Некоторые этапы монтажа соединительной муфты из нержавеющей стали под пресс.

Подготовка элементов. Проверить трубу и фитинг на отсутствие повреждений и загрязнений, убедиться в наличии и целостности уплотнительного кольца, исключить попадание строительного мусора внутрь трубы.
Разметка трубы. Отмерить необходимую длину трубы с учётом глубины посадки фитинга.
Резка трубы. Труба режется строго перпендикулярно оси с использованием инструмента для нержавеющей стали (труборез, специальные пилы для нержавейки). Запрещается отламывание трубы по надрезу, использование УШМ («болгарки»), нагрев или газовая резка.
Обработка кромки. С помощью зенковки удаляются заусенцы с внутренней и внешней стороны трубы. Это важно для корректной посадки фитинга и предотвращения повреждения уплотнительного кольца.
Очистка трубы. Удаляются стружка и загрязнения внутри и снаружи трубы, чтобы исключить риск точечной коррозии.
Контроль глубины вставки. На трубе отмечается глубина посадки фитинга с помощью шаблона или самого фитинга. Важно соблюдать точную глубину — это влияет на прочность соединения.
Подготовка пресс-инструмента. Необходимо установить аккумулятор, подобрать и установить пресс-губки или кольцо соответствующего диаметра.
Установка фитинга. Фитинг устанавливается на трубу до отметки с лёгким вращением. При необходимости допускается использование силиконовой смазки.
Фиксация соединения. Перед обжимом необходимо выровнять трубу и фитинг, проверить соосность соединения, зафиксировать положение.
Прессование (обжим). Выполняется обжим соединения пресс-инструментом. Важно: резьбовые элементы (если используются) должны быть затянуты до прессования.
Контроль качества. После обжима должна быть видна контрольная отметка глубины вставки, визуальная индикация присутствия/отсутствия синего кольца позволяет определить обжатые и необжатые соединения.

Важно: повторно обжимать фитинг не рекомендуется — в паспортах на нержавеющие системы это прямо запрещено. Трубу не «натягивают» на фитинг: соединение не должно работать на излом.

Важно: при монтаже рекомендуется соблюдать технологию, так как ошибки могут привести к нарушению герметичности соединения. Если нет опыта в монтаже, лучше обратиться к специалисту.

Тройник из нержавеющей стали под пресс раструбный бывает следующих диаметров.

Тройник 15x12x15 мм из нержавеющей стали под пресс раструбный

Тройник 15x15x15 мм из нержавеющей стали под пресс раструбный

Тройник 18x15x18 мм из нержавеющей стали под пресс раструбный

Тройник 18x18x18 мм из нержавеющей стали под пресс раструбный

Тройник 22x15x22 мм из нержавеющей стали под пресс раструбный

Тройник 22x18x22 мм из нержавеющей стали под пресс раструбный

Тройник 22x22x22 мм из нержавеющей стали под пресс раструбный

Тройник 28x15x28 мм из нержавеющей стали под пресс раструбный

Тройник 28x18x28 мм из нержавеющей стали под пресс раструбный

Тройник 28x22x28 мм из нержавеющей стали под пресс раструбный

Тройник 28x28x28 мм из нержавеющей стали под пресс раструбный

Тройник 35x15x35 мм из нержавеющей стали под пресс раструбный

Тройник 35x18x35 мм из нержавеющей стали под пресс раструбный

Тройник 35x22x35 мм из нержавеющей стали под пресс раструбный

Тройник 35x28x35 мм из нержавеющей стали под пресс раструбный

Тройник 35x35x35 мм из нержавеющей стали под пресс раструбный

Тройник 42x22x42 мм из нержавеющей стали под пресс раструбный

Тройник 42x28x42 мм из нержавеющей стали под пресс раструбный

Тройник 42x35x42 мм из нержавеющей стали под пресс раструбный

Тройник 42x42x42 мм из нержавеющей стали под пресс раструбный

Тройник 54x18x54 мм из нержавеющей стали под пресс раструбный

Тройник 54x22x54 мм из нержавеющей стали под пресс раструбный

Тройник 54x28x54 мм из нержавеющей стали под пресс раструбный

Тройник 54x35x54 мм из нержавеющей стали под пресс раструбный

Тройник 54x42x54 мм из нержавеющей стали под пресс раструбный

Тройник 54x54x54 мм из нержавеющей стали под пресс раструбный

Тройник 76,1x22x76,1 мм из нержавеющей стали под пресс раструбный

Тройник 76,1x28x76,1 мм из нержавеющей стали под пресс раструбный

Тройник 76,1x35x76,1 мм из нержавеющей стали под пресс раструбный

Тройник 76,1x42x76,1 мм из нержавеющей стали под пресс раструбный

Тройник 76,1x54x76,1 мм из нержавеющей стали под пресс раструбный

Тройник 76,1x76,1x76,1 мм из нержавеющей стали под пресс раструбный

Тройник 88,9x28x88,9 мм из нержавеющей стали под пресс раструбный

Тройник 88,9x35x88,9 мм из нержавеющей стали под пресс раструбный

Тройник 88,9x42x88,9 мм из нержавеющей стали под пресс раструбный

Тройник 88,9x54x88,9 мм из нержавеющей стали под пресс раструбный

Тройник 88,9x76,1x88,9 мм из нержавеющей стали под пресс раструбный

Тройник 88,9x88,9x88,9 мм из нержавеющей стали под пресс раструбный

Тройник 108x108x108 мм из нержавеющей стали под пресс раструбный
