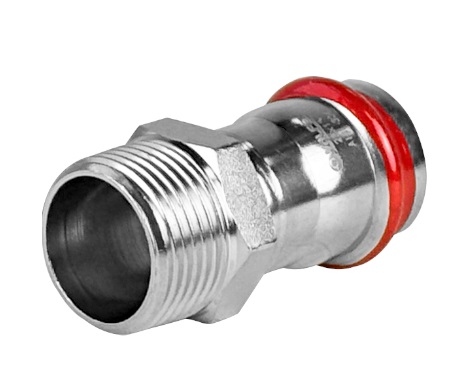

Муфта 15х1/2 с наружной резьбой из нержавеющей стали под пресс

Муфта 15х1/2 с наружной резьбой из нержавеющей стали под пресс.

Муфта с наружной резьбой (пресс-муфта) из нержавеющей стали предназначена для создания прямого соединения трубопроводов из нержавеющей стали с трубопроводами из других материалов, другими металлическими фитингами, трубопроводной арматурой. С одной стороны труба из нержавеющей стали присоединяется к муфте методом механической прессовки. Вторая сторона переходника снабжена наружной резьбой (штуцер) и предназначена для соединения классическим резьбовым методом. Соединения методом механической прессовки тонкостенных стальных труб AISI 304 в системах водоснабжения, отопления с рабочей температурой до 120 °С. Номинальное давление – 16 бар.

Муфта изготовлена из стали AISI 304. Материал уплотнительных колец – эластомер EPDM. Отдельно можно приобрести уплотнительные кольца из FPM (витон) в этом случае максимальная рабочая температура увеличивается до 140 °С. Достоинством бесштуцерных соединителей является малый коэффициент местного сопротивления (сужение канала практически отсутствует). Фитинг рассчитан на обжатие с помощью пресс-инструмента.

Принцип работы: для установки муфты используется специальный инструмент — пресс, который сжимает муфту вокруг трубы, создавая надёжное и герметичное соединение. В отличие от резьбовых соединений, подобный тип стыка не требует последующего обслуживания и подтяжки, что делает его оптимальным для скрытого монтажа в стенах или бетонных стяжках.

Конструкция муфта из нержавеющей стали под пресс

Муфта состоит из корпуса, уплотнительных колец и фиксирующей гильзы, которая под действием специального инструмента плотно обжимает трубу.

Особенности конструкции муфт из нержавеющей стали под пресс:

В некоторых моделях есть пресс-раструбы с двух сторон, что обеспечивает надёжное соединение труб одинакового диаметра.
В некоторых случаях уплотнение гарантирует герметичность при высоких нагрузках (например, из эластомера EPDM).

Монтаж муфта соединительная из нержавеющей стали под пресс.

Некоторые этапы монтажа соединительной муфты из нержавеющей стали под пресс.

Подготовка элементов. Проверить трубу и фитинг на отсутствие повреждений и загрязнений, убедиться в наличии и целостности уплотнительного кольца, исключить попадание строительного мусора внутрь трубы.
Разметка трубы. Отмерить необходимую длину трубы с учётом глубины посадки фитинга.
Резка трубы. Труба режется строго перпендикулярно оси с использованием инструмента для нержавеющей стали (труборез, специальные пилы для нержавейки). Запрещается отламывание трубы по надрезу, использование УШМ («болгарки»), нагрев или газовая резка.
Обработка кромки. С помощью зенковки удаляются заусенцы с внутренней и внешней стороны трубы. Это важно для корректной посадки фитинга и предотвращения повреждения уплотнительного кольца.
Очистка трубы. Удаляются стружка и загрязнения внутри и снаружи трубы, чтобы исключить риск точечной коррозии.
Контроль глубины вставки. На трубе отмечается глубина посадки фитинга с помощью шаблона или самого фитинга. Важно соблюдать точную глубину — это влияет на прочность соединения.
Подготовка пресс-инструмента. Необходимо установить аккумулятор, подобрать и установить пресс-губки или кольцо соответствующего диаметра.
Установка фитинга. Фитинг устанавливается на трубу до отметки с лёгким вращением. При необходимости допускается использование силиконовой смазки.
Фиксация соединения. Перед обжимом необходимо выровнять трубу и фитинг, проверить соосность соединения, зафиксировать положение.
Прессование (обжим). Выполняется обжим соединения пресс-инструментом. Важно: резьбовые элементы (если используются) должны быть затянуты до прессования.
Контроль качества. После обжима должна быть видна контрольная отметка глубины вставки, визуальная индикация присутствия/отсутствия синего кольца позволяет определить обжатые и необжатые соединения.

Важно: повторно обжимать фитинг не рекомендуется — в паспортах на нержавеющие системы это прямо запрещено. Трубу не «натягивают» на фитинг: соединение не должно работать на излом.

Важно: при монтаже рекомендуется соблюдать технологию, так как ошибки могут привести к нарушению герметичности соединения. Если нет опыта в монтаже, лучше обратиться к специалисту.

Муфта соединительная из нержавеющей стали под пресс бывает следующих диаметров.

Муфта 15х1/2 с наружной резьбой из нержавеющей стали под пресс

Муфта 15х3/4 с наружной резьбой из нержавеющей стали под пресс

Муфта 18х1/2 с наружной резьбой из нержавеющей стали под пресс

Муфта 18х3/4 с наружной резьбой из нержавеющей стали под пресс

Муфта 22х1/2 с наружной резьбой из нержавеющей стали под пресс

Муфта 22х3/4 с наружной резьбой из нержавеющей стали под пресс

Муфта 28х3/4 с наружной резьбой из нержавеющей стали под пресс

Муфта 28х1 с наружной резьбой из нержавеющей стали под пресс

Муфта 35х1 с наружной резьбой из нержавеющей стали под пресс

Муфта 35х1 1/4 с наружной резьбой из нержавеющей стали под пресс

Муфта 42х1 1/2 с наружной резьбой из нержавеющей стали под пресс

Муфта 54х1/2 с наружной резьбой из нержавеющей стали под пресс

Синонимы: Муфта с наружной резьбой из нержавеющей стали, Муфта из нержавеющей стали под пресс, 304 из нержавеющей стали, для воды из нержавеющей стали, фитинги из нержавеющей стали, пресс из нержавеющей стали, пресс муфта из нержавеющей стали, Муфта из нержавеющей стали для отопления

Труба из нержавеющей стали, а также фитинги для трубы из нержавеющей стали под пресс купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону +7 (351) 777-94-98.
