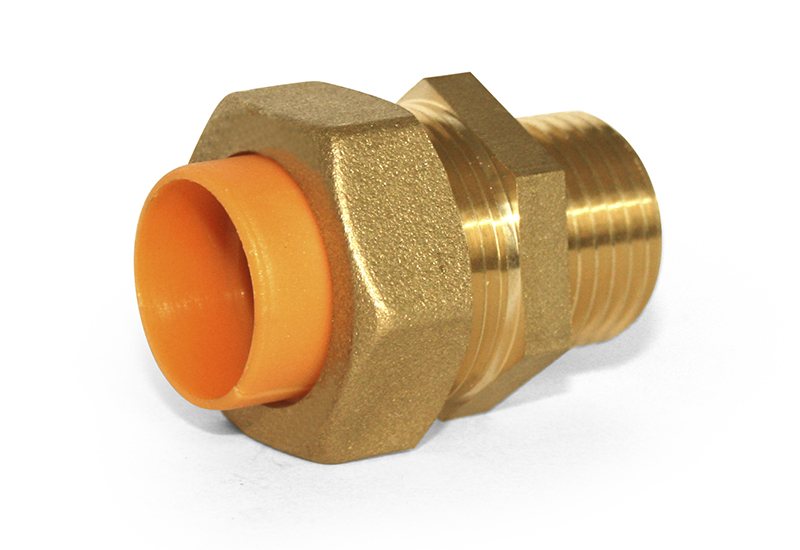

Муфта латунная газовая 25х1 наружная резьба

Муфта латунная газовая 25х1 наружная резьба для труб гофрированных из нержавеющей стали

Эта муфта для соединения гофрированных труб из нержавеющей стали создана специально для использования с трубой в полиэтиленовой оболочке диаметром 25 мм (1 дюйма). С одной стороны муфты расположена наружная резьба 1" дюйма, которая позволяет соединять её с другими газовыми фитингами или инженерными конструкциями. Другая сторона оснащена обжимной частью. Отличительной чертой этой муфты является использование диэлектрической вставки и маслобензостойкого кольца в обжимной части, что отличает её от других фитингов, не предназначенных для газовых систем. Диэлектрическая вставка выполняет функцию обжимного кольца, обычно используемого в обычных кранах и фитингах, а маслобензостойкое кольцо заменяет стандартное уплотнительное кольцо. Принцип работы вставки и кольца следующий: при установке гофрированной трубы из нержавеющей стали в обжимную часть и закручивании гайки, диэлектрическая вставка сжимается между двумя гофрами трубы, надёжно фиксируя её внутри газового фитинга. Маслобензостойкое кольцо плотно прилегает к трубе, обеспечивая герметичность и исключая утечки газа.

Фитинги для гофрированной трубы из нержавеющей стали для газа — это соединительные элементы, которые обеспечивают переход от гофрированной трубы к другому оборудованию: коллектору, смесителю, котлу или обычной резьбовой трубе.

Особенности фитингов для газа:

уплотнение из фторкаучука (FPM) вместо силикона;
диэлектрическое стопорное кольцо из полиамида со стекловолокном, которое разрывает электрическую цепь в месте соединения — это защита от блуждающих токов.

Часть фитинга	Характеристика
1	Гайка	Латунь C3771
2	Стопорное кольцо	Nylon 66
3	Диэлектрическое кольцо	NBR
4	Корпус фитинга	Латунь C3771

Использовать обычный водяной фитинг на газ нельзя.

Фитинги для гофрированной трубы из нержавеющей стали для газа могут быть разных типов, например:

Муфта (соединительная) — соединяет два отрезка гофрированной трубы одного или разного диаметра. Бывает прямая (труба-труба) и переходная (DN15–DN20).
Угольник (отвод) — изменяет направление трубопровода на 90° или 45°.
Тройник — создаёт разветвление: из одной трубы делает два направления. Бывает равнопроходный (все три выхода одного DN) и переходной (боковой выход другого диаметра).
Переходник (резьбовой) — соединяет гофрированную трубу с резьбовой арматурой — вентилями, радиаторами, котлами, коллекторами. С одной стороны — штуцер под гофру, с другой — наружная или внутренняя резьба G.

По диаметру фитинги подбираются под конкретную трубу: 15 мм (DN15), 20 мм (DN20), 25 мм (DN25) и так далее. Важно: не пытаться натянуть фитинг одного диаметра на трубу другого — даже если он налезет, герметичности не будет.

Порядок монтажа фитингов для гофрированной трубы из нержавеющей стали с использованием резьбового соединения (накидная гайка + обжимное кольцо):

Подготовка линии — нанести разметку по месту прохождения трубы, определить количество изгибов, опорных точек и соединений. Учесть температурное расширение: на длинах свыше 10 м рекомендуется компенсирующая петля.
Подготовка инструмента и компонентов — проверить комплектацию: труба, фитинги, прокладки, крепления. Подготовить труборез, калибратор, обжимной ключ, ключи под гайки.
Нарезка трубы — измерить длину с учётом глубины захода в фитинги, использовать труборез (не болгарку!) для получения ровного среза без заусенцев. Очистить срез от возможных остатков металла.
Калибровка и выпрямление края — выправить конец трубы вручную или с помощью распрямителя. Гофра должна быть максимально ровной на участке 10–15 мм от среза — это необходимо для плотного прилегания уплотнительного кольца.
Установка фитинга — надеть сначала накидную гайку, затем обжимное кольцо. Убедиться, что кольцо сидит строго по выступам гофры. Вставить трубу в фитинг до упора.
Обжим и затяжка соединения — равномерно затянуть гайку ключом до усилия, рекомендованного производителем (обычно ≈30–40 Н·м). Не перетягивать — возможно повреждение гофры и уплотнителя.
Крепление к стенам/поверхности — установить опоры или скобы через каждые 0,5–1 м, особенно на поворотах. Не сдавливать трубу в точках крепления. При укладке в штробу — заизолировать гофру от пыли и абразива.
Проверка герметичности — заполнить систему водой (или сжатым воздухом для газа), провести опрессовку под рабочим давлением, проверить все соединения на отсутствие утечек.

Синонимы: Муфта латунная газовая, муфта для гофрированной трубы из нержавеющей стали, муфта угловая для гофрированной трубы из нержавеющей стали, тройник для гофрированной трубы из нержавеющей стали
