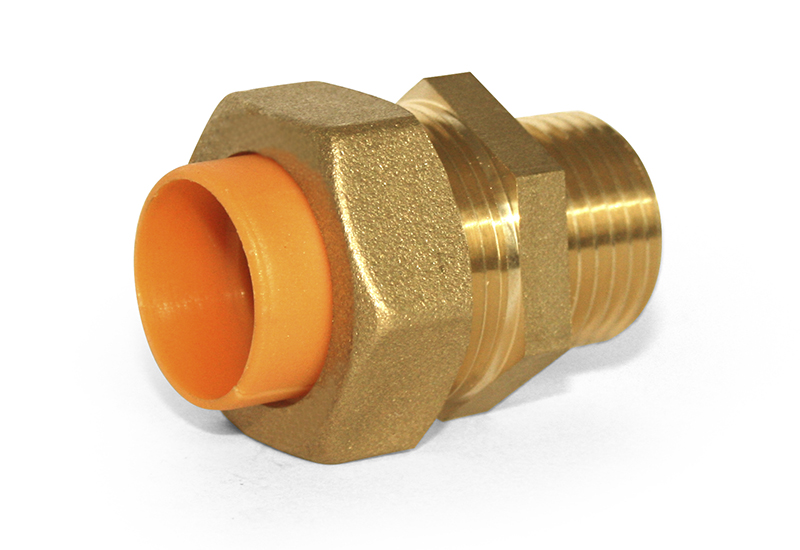

Муфта латунная газовая 20х3/4 наружная резьба

Муфта латунная газовая 20х3/4 наружная резьба для труб гофрированных из нержавеющей стали

Эта муфта для соединения гофрированных труб из нержавеющей стали создана специально для использования с трубой в полиэтиленовой оболочке диаметром 20 мм (3/4 дюйма). С одной стороны муфты расположена наружная резьба 3/4" дюйма, которая позволяет соединять её с другими газовыми фитингами или инженерными конструкциями. Другая сторона оснащена обжимной частью. Отличительной чертой этой муфты является использование диэлектрической вставки и маслобензостойкого кольца в обжимной части, что отличает её от других фитингов, не предназначенных для газовых систем. Диэлектрическая вставка выполняет функцию обжимного кольца, обычно используемого в обычных кранах и фитингах, а маслобензостойкое кольцо заменяет стандартное уплотнительное кольцо. Принцип работы вставки и кольца следующий: при установке гофрированной трубы из нержавеющей стали в обжимную часть и закручивании гайки, диэлектрическая вставка сжимается между двумя гофрами трубы, надёжно фиксируя её внутри газового фитинга. Маслобензостойкое кольцо плотно прилегает к трубе, обеспечивая герметичность и исключая утечки газа.

Фитинги для гофрированной трубы из нержавеющей стали для газа — это соединительные элементы, которые обеспечивают переход от гофрированной трубы к другому оборудованию: коллектору, смесителю, котлу или обычной резьбовой трубе.

Особенности фитингов для газа:

уплотнение из фторкаучука (FPM) вместо силикона;
диэлектрическое стопорное кольцо из полиамида со стекловолокном, которое разрывает электрическую цепь в месте соединения — это защита от блуждающих токов.

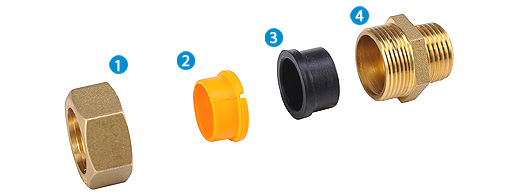

Часть фитинга	Характеристика
1	Гайка	Латунь C3771
2	Стопорное кольцо	Nylon 66
3	Диэлектрическое кольцо	NBR
4	Корпус фитинга	Латунь C3771

Использовать обычный водяной фитинг на газ нельзя.

Фитинги для гофрированной трубы из нержавеющей стали для газа могут быть разных типов, например:

Муфта (соединительная) — соединяет два отрезка гофрированной трубы одного или разного диаметра. Бывает прямая (труба-труба) и переходная (DN15–DN20).
Угольник (отвод) — изменяет направление трубопровода на 90° или 45°.
Тройник — создаёт разветвление: из одной трубы делает два направления. Бывает равнопроходный (все три выхода одного DN) и переходной (боковой выход другого диаметра).
Переходник (резьбовой) — соединяет гофрированную трубу с резьбовой арматурой — вентилями, радиаторами, котлами, коллекторами. С одной стороны — штуцер под гофру, с другой — наружная или внутренняя резьба G.

По диаметру фитинги подбираются под конкретную трубу: 15 мм (DN15), 20 мм (DN20), 25 мм (DN25) и так далее. Важно: не пытаться натянуть фитинг одного диаметра на трубу другого — даже если он налезет, герметичности не будет.

Порядок монтажа фитингов для гофрированной трубы из нержавеющей стали с использованием резьбового соединения (накидная гайка + обжимное кольцо):

Подготовка линии — нанести разметку по месту прохождения трубы, определить количество изгибов, опорных точек и соединений. Учесть температурное расширение: на длинах свыше 10 м рекомендуется компенсирующая петля.
Подготовка инструмента и компонентов — проверить комплектацию: труба, фитинги, прокладки, крепления. Подготовить труборез, калибратор, обжимной ключ, ключи под гайки.
Нарезка трубы — измерить длину с учётом глубины захода в фитинги, использовать труборез (не болгарку!) для получения ровного среза без заусенцев. Очистить срез от возможных остатков металла.
Калибровка и выпрямление края — выправить конец трубы вручную или с помощью распрямителя. Гофра должна быть максимально ровной на участке 10–15 мм от среза — это необходимо для плотного прилегания уплотнительного кольца.
Установка фитинга — надеть сначала накидную гайку, затем обжимное кольцо. Убедиться, что кольцо сидит строго по выступам гофры. Вставить трубу в фитинг до упора.
Обжим и затяжка соединения — равномерно затянуть гайку ключом до усилия, рекомендованного производителем (обычно ≈30–40 Н·м). Не перетягивать — возможно повреждение гофры и уплотнителя.
Крепление к стенам/поверхности — установить опоры или скобы через каждые 0,5–1 м, особенно на поворотах. Не сдавливать трубу в точках крепления. При укладке в штробу — заизолировать гофру от пыли и абразива.
Проверка герметичности — заполнить систему водой (или сжатым воздухом для газа), провести опрессовку под рабочим давлением, проверить все соединения на отсутствие утечек.
