Подводка спринклерная 20Мх1/2х 500мм

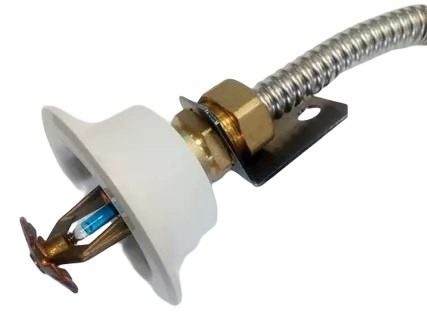

Спринклерная подводка — это гибкий участок трубопровода, который используется в системах автоматического водяного пожаротушения для подачи огнетушащего вещества (воды) от магистрального трубопровода к спринклерному оросителю (разбрызгивателю). Гибкие подводки из трубы диаметром 20мм и выходами на магистраль и ороситель диаметром 1/2 для спринклерных систем предназначены для соединения пожарного оросителя с магистральным трубопроводом в автоматических установках пожаротушения (АУПТ). Они особенно востребованы в системах, интегрированных в подвесные потолки. По своим характеристикам подводки полностью сопоставимы с FM-подводками и имеют сертификацию. Конструкция подводки включает гофрированную трубу 20М диаметром 3/4 дюйма, а также фитинги НР 20*1/2 (наружная резьба 1/2 дюйма для магистрали) и ВР 20*1/2 (внутренняя резьба 1/2 дюйма для оросителя).

Конструкция Спринклерная подводка

Обычно спринклерная подводка представляет собой отрезок гофрированной трубы из нержавеющей стали. На одном её конце установлен фитинг (соединительная деталь) для подключения к магистральному трубопроводу, на другом — фитинг для соединения со спринклерным оросителем. Часто такие подводки комплектуются специальными креплениями, например, для монтажа в подвесных потолках

Зачем нужна спринклерная подводка

Гибкая подводка решает ряд задач, которые сложно выполнить с помощью жёстких труб:

Монтаж в сложных конструкциях. Особенно актуальна при установке спринклеров за подвесными потолками (типа «Армстронг», грильято), гипсокартонными конструкциями или в других местах, где требуется опустить ороситель на нужный уровень.
Компенсация смещений. Гофрированная структура гасит вибрации, сейсмические колебания, а также компенсирует осадку здания и температурные деформации, предотвращая разгерметизацию соединений.
Упрощение монтажа. Позволяет избежать сварочных работ, сократить время монтажа и минимизировать количество резьбовых соединений.
Гибкость при перепланировке. Даёт возможность быстро изменить положение или высоту оросителя без слива воды из всей системы пожаротушения.

Технические характеристики спринклерная подводка

Материал: нержавеющая сталь (чаще всего марка AISI 304).
Рабочее давление: обычно до 16 бар.
Рабочая температура: до 100–107 °C.
Диаметр трубы: чаще всего 15 мм (½") или 20 мм (¾").
Минимальный радиус изгиба: зависит от диаметра (например, около 40 мм для Ду 20).

Преимущества спринклерная подводка

Скорость монтажа. Установка одного оросителя занимает всего 5–10 минут.
Герметичность. Заводская сборка и опрессовка соединительных узлов минимизируют риск протечек.
Надёжность. Гибкость конструкции повышает сейсмостойкость системы.

На что обратить внимание при выборе спринклерная подводка

При подборе спринклерной подводки учитывают:

Длину: она может быть разной (например, 500 мм, 800 мм, 1000 мм и т.д.).
Тип соединений: они могут быть с наружной или внутренней резьбой.
Наличие оплётки: некоторые модели имеют проволочную оплётку из нержавеющей стали для защиты от механических повреждений или работы в условиях повышенного давления.

Перед вводом системы в эксплуатацию все соединения обязательно проверяют на герметичность.

Как правильно установить спринклерную подводку.

Перед началом установки гибкой спринклерной подводки нужно:

Проверить подводку и ороситель. Осмотреть на отсутствие механических повреждений, трещин в колбе, повреждений резьбы и фитингов. Убедиться, что проточная часть не засорена.
Промыть трубопровод. Перед установкой оросителей магистральные и распределительные трубопроводы нужно тщательно промыть, чтобы удалить металлическую стружку и мусор.
Подготовить инструмент. Для работы с гофрированной нержавеющей трубой потребуется труборез и два накидных ключа. Сварка, пайка и огнеопасные работы не нужны.

Порядок установки спринклерной подводки

1. Отрезка трубы нужной длины

Если используется не готовая подводка, а труба из бухты:

Выпрямите участок трубы в месте отреза.
Режьте строго между гофрами, перпендикулярно оси трубы, без заусенцев и деформаций.

2. Установка фитингов

Вставьте отрезанный конец трубы в фитинг до упора.
Сначала затяните накидную гайку от руки, затем дотяните двумя накидными ключами.
При соединении оросителя с фитингом (муфтой) обеспечьте зазор 1–1,5 мм между торцом муфты и фланцем оросителя. Момент затяжки — не более 25–30 Н·м. Перетяжка без зазора приводит к деформации и выходу оросителя из строя.

3. Герметизация резьбовых соединений

Без резьбового герметика (на оросителе): используйте лен сантехнический, ленту ФУМ или анаэробные герметики.
С резьбовым герметиком (заводское покрытие на резьбе оросителя): дополнительные уплотнители не требуются. Если при гидравлических испытаниях появились капли — доверните ороситель на ¼ оборота, герметик самоуплотняется при контакте с водой.

4. Монтаж оросителя с подводкой в подвесной потолок

Для скрытых и углублённых оросителей в потолках типа «Армстронг» или ГКЛ:

Наденьте патрон на гибкую подводку.
Вкрутите ороситель в держатель до упора — лепестки держателя направлены от розетки.
Соедините гибкую подводку с оросителем.
Наденьте патрон на держатель до щелчка (до упора).
Заведите свободный конец подводки через отверстие в потолке (диаметр 48 мм для скрытого монтажа, 51 мм для углублённого) и соедините с магистральным трубопроводом.
Зафиксируйте подводку так, чтобы края патрона (или отражателя) плотно прилегали к потолку без зазора.

5. Крепление подводки в запотолочном пространстве

Выбор крепления зависит от длины подводки:

Длина подводки	Способ крепления
30–80 см	Зажим, крепящийся к панели потолка с внутренней стороны
Более 80 см	Монтажная штанга (подвес с дюбелем) — самый надёжный вариант
Любая	Крепление на каркас потолка с помощью реечных элементов

Рекомендованный радиус изгиба готовой подводки с оплёткой — не менее 203 мм. Для подводки без оплётки (гофрированная труба Ду 15) минимальный радиус — 45 мм, для Ду 20 — 60 мм.

Важные правила и типичные ошибки

Розетка оросителя должна быть направлена вертикально вниз (для оросителей с монтажным положением «розеткой вниз»).
Расстояние от теплового замка до плоскости перекрытия — от 0,08 до 0,30 м, в особых случаях до 0,40 м.
Красить оросители и закрывать их нештатными колпачками категорически запрещено — это меняет теплопроводность теплового замка.
Затягивать ороситель нужно специальным монтажным ключом, а не обычным разводным, чтобы не повредить корпус.
Гидравлические испытания проводятся под давлением, превышающим рабочее в 1,5 раза. Все соединения проверяются на герметичность.
Температурный режим: спринклерные оросители водозаполненных установок можно ставить только в помещениях, где температура не опускается ниже +5 °C круглый год. В неотапливаемых зданиях используется воздушная схема.

Нормативная база — СП 485.1311500.2020, а также техническая документация производителя оросителей и подводки.
