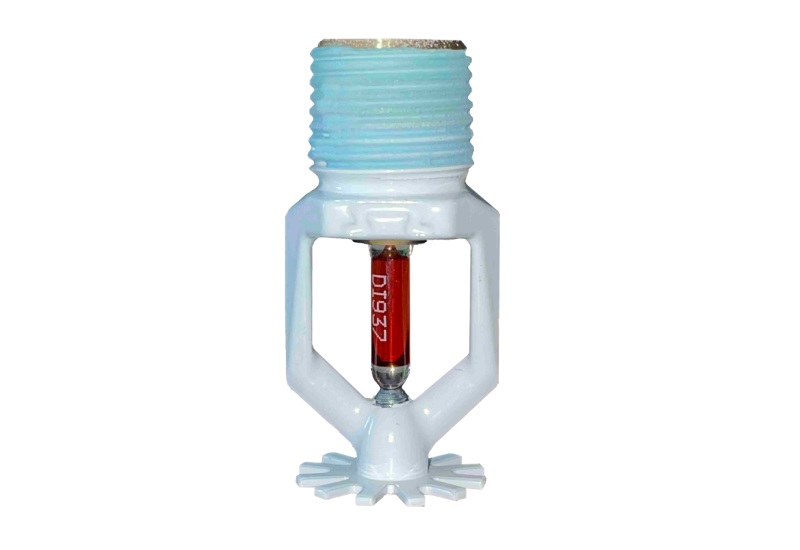

Ороситель спринклерный водяной «СВН-12» 57 °С

Ороситель спринклерный водяной «СВН» СВО0-РНд0,47-R1/2/Р57.В3-"СВН-12" - белый (RAL 9016), с резьб.гермет предназначен для тушения очагов пожара, их локализации за счет разбрызгивания воды и распределения ее по защищаемой площади, а также для создания водяных завес в автоматических установках пожаротушения.
Спринклеры монтируются на распределительных линиях (трубопроводах) водяной автоматической установки пожаротушения, проложенных, как правило, на потолке защищаемого помещения. По монтажному расположению оросители устанавливаются вертикально розеткой вниз.
В качестве теплового замка используются стеклянные капсулы, заполненные термочувствительной смесью.
Температура срабатывания капсул оросителя спринклерного водяного СВО0-РНо0,47-R1/2/Р57.В3-"СВН-12" — 57 °С.

Габаритные размеры, мм	57×28
Масса, не более, кг	0,07
Срок службы, не менее лет	10

Спринклерный водяной ороситель СВН-12 — это устройство, которое автоматически распыляет воду (или воду со смачивателем) при повышении температуры в помещении, чтобы потушить очаг возгорания или локализовать его, а также создать водяную завесу.

Как устроен и работает Спринклерный водяной ороситель СВН-12

Ороситель монтируется на трубопроводах пожарной системы вертикально, розеткой вниз. Внутри него есть выходное отверстие, которое в нормальных условиях заблокировано стеклянной колбой с термочувствительной жидкостью.

Когда температура превышает допустимое значение, жидкость внутри колбы расширяется, разрушая её, и вода под давлением начинает распыляться. Конструкция самого оросителя (розетка с определённым количеством и формой лепестков) рассчитана на то, чтобы формировать равномерный поток капель, который эффективно покрывает защищаемую площадь.

Ключевые характеристики Спринклерный водяной ороситель СВН-12

Монтажное положение: вертикально, розеткой вниз.
Защищаемая площадь: до 12 м².
Коэффициент производительности: 0,47 л/с.
Диаметр выходного отверстия: 12,1 мм.
Рабочее давление: 0,05–1,0 МПа.
Температура срабатывания: может быть разной (57 °C, 68 °C, 79 °C, 93 °C, 141 °C, 182 °C) в зависимости от модификации.
Присоединительная резьба: R1/2".
Климатическое исполнение: В, категория размещения 3 по ГОСТ 15150-69 (нижний температурный предел в водозаполненной системе — +5 °C).
Материал корпуса: латунь.
Покрытие: может быть без покрытия, с декоративным полиэстеровым (полиэстеровым) покрытием или с резьбовым герметиком на присоединительной резьбе.

Для каких объектов подходит Спринклерный водяной ороситель СВН-12

Ороситель СВН-12 предназначен для защиты складских, производственных, торговых помещений, мест проведения массовых мероприятий, а также библиотек, музеев, галерей, концертных и кинозалов, офисов, гостиниц, больниц и других зданий, соответствующих климатическому исполнению В.

Важные особенности Спринклерный водяной ороситель СВН-12

Неразборный и неремонтируемый. После срабатывания ороситель нужно заменить — ремонту он не подлежит.
Требует аккуратного монтажа. При установке важно соблюдать момент затяжки (25–30 Н·м), чтобы не деформировать корпус или резьбу. Если на резьбе есть герметик, дополнительные уплотнительные материалы не нужны.
Перед монтажом обязателен визуальный осмотр. Нужно проверить наличие маркировки, целостность колбы, розетки, дужек, резьбы и отсутствие засорения входного канала.
Не допускается установка оросителей с треснувшей колбой или с отсутствующей частью жидкости в ней.

Если планируете монтаж или замену, советуем обратиться к специалистам, которые имеют допуск к работам с трубопроводной арматурой под давлением.

Как правильно установить спринклерный ороситель СВН-12

Подготовка к монтажу СВН-12

Монтаж оросителя СВН-12 имеет чёткие правила — нарушать их нельзя, иначе можно повредить устройство и лишиться гарантии. Работы должен проводить персонал с допуском к трубопроводной арматуре, работающей под давлением. sa-biysk.ru +1

Перед установкой оросителя проведите визуальный осмотр:

Проверьте наличие маркировки на корпусе.
Убедитесь, что стеклянная колба цела — нет трещин, разрушений, утечки жидкости. Ороситель с повреждённой колбой ставить запрещено, он подлежит утилизации или возврату изготовителю.
Осмотрите розетку, дужки корпуса и присоединительную резьбу — механические повреждения недопустимы.
Проверьте отсутствие засорения входного канала. sa-biysk.ru +2

Порядок монтажа СВН-12

Ороситель устанавливается вертикально, розеткой вниз на распределительном трубопроводе — только после полного окончания монтажа трубопровода.

Муфта.
Уплотнение. Если на резьбе нет резьбового герметика — используйте уплотнительный материал: сантехнический лён, ленту ФУМ или анаэробный герметик. Если герметик нанесён на резьбу — дополнительные уплотнители не нужны. Следите, чтобы уплотнительный материал не попал во входное отверстие оросителя.
Затяжка. Закручивайте ороситель специальным ключом (поставляется в упаковке). Момент затяжки — не более 25–30 Н·м. Зазор между торцом муфты и фланцем оросителя должен быть не менее 1,5 мм. Без зазора или с меньшим зазором затягивать нельзя — это приведёт к деформации и выходу оросителя из строя.
Проверка герметичности. При гидравлических испытаниях, если в месте соединения появились капли воды, доверните ороситель на ¼ оборота. Резьбовой герметик обладает свойством самоуплотнения при контакте с водой.

Дополнительные аксессуары СВН-12

СВН-12 можно монтировать совместно с несколькими устройствами в зависимости от условий установки:

Отражатель — если нужно направить поток воды к потолку (например, при открытых потолках). Ороситель вворачивается в отражатель, затем вместе с ним крепится к трубопроводу через приварную муфту или гибкую подводку. Края отражателя должны плотно прилегать к потолку без зазора.
Устройство углублённого монтажа — для установки за подвесным потолком. Расстояние от торца розетки оросителя до подвесного потолка — не менее 22 мм.
Устройство углублённого монтажа — альтернативный вариант для подвесных потолков с использованием гибкой подводки (отверстие в потолке 48 мм).
Защитная решётка — в местах, где есть риск механического повреждения (низкие помещения, зоны работы персонала или механизмов).

Важные ограничения

Не устанавливайте ороситель там, где температура окружающей среды может превысить предельно допустимую рабочую температуру (зависит от модификации — 57, 68, 79 °C и т.д.).
В воздушных (незамерзающих) установках спринклерные оросители устанавливают розеткой вверх (чтобы конденсат не скапливался). Розеткой вниз — только в водозаполненных системах в отапливаемых помещениях.
Любые изменения конструкции — окраска, нанесение покрытий — недопустимы и аннулируют гарантию.
После срабатывания ороситель не подлежит ремонту — его заменяют на новый с теми же характеристиками (температура и время срабатывания, как в проекте).
