Труба в утеплителе ПНД 25x2,3 PN16 оболочка ПЭ 140 мм гофрированная Supra

Труба в утеплителе ПНД 25x2,3 PN16 оболочка ПЭ 140 мм гофрированная Supra

Теплоизолированные трубы для наружных инженерных сетей

Теплоизолированные трубы - это готовое заводское решение для монтажа наружных сетей отопления, горячего и холодного водоснабжения, а также напорной канализации. Предизолированные трубы позволяют минимизировать теплопотери при транспортировке жидкости и защищают систему от промерзания в холодное время года.

Конструкция теплоизолированной трубы включает несущую трубу из сшитого полиэтилена PE-Xa или полиэтилена высокой плотности PE100, слой теплоизоляции из вспененного сшитого полиэтилена PE-X с закрытыми порами и защитный гофрированный кожух из полиэтилена высокой плотности HDPE. Такая многослойная конструкция обеспечивает долговечность, гибкость и устойчивость к внешним нагрузкам.

Труба в утеплителе ПНД PN16 оболочка ПЭ гофрированная Supra

Труба Supra представляет собой готовую заводскую конструкцию, в которой объединены несущий трубопровод, слой тепловой изоляции и наружный гофрированный кожух. Продукт применяется для холодного водоснабжения, напорной  канализации и геотермальных систем. В отличие от обычной трубы ПНД, Supra не требует отдельной закупки и монтажа теплоизоляции на объекте.

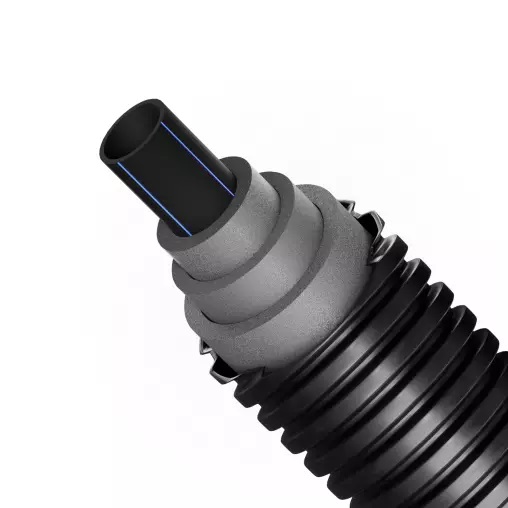

Конструкция предизолированной трубы ПНД

Труба состоит из трёх слоёв, каждый из которых выполняет свою функцию:

• Несущая труба из полиэтилена высокой плотности ПЭ100. Она не ржавеет, не зарастает изнутри и не боится агрессивных грунтов.
• Утеплитель - вспененный сшитый полиэтилен. Поры закрытые, поэтому влага внутрь практически не проникает (менее 1%). Материал не разрушается со временем и не теряет эластичность даже спустя десятилетия.
• Наружный слой - гофра из плотного полиэтилена. Она держит форму при нагрузках сверху, но легко гнётся вдоль трассы. При засыпке траншеи грунтом не даёт изоляции повредиться.

Области применения труб ПНД в утеплителе

• Подача холодной воды к частным домам, дачам, коттеджам и промышленным объектам. Материалы разрешены для контакта с питьевой водой.
• Наружная напорная канализация.
• Геотермальные системы.

В чём недостаток обычной трубы ПНД

Стандартную трубу ПНД нужно дополнительно утеплять на объекте. Утеплитель приобретается отдельно, а его монтаж требует времени и аккуратности.

Supra поставляется в 100% изоляции без необходимости покупки дополнительных элементов. Изделие полностью готово к монтажу.

Характеристики труба в утеплителе ПНД

Форматы поставки труб в утеплителе

Труба выпускается в бухтах длиной до 200 метров. Диапазон диаметров несущей трубы - от 25 до 110 мм.

Supra - это готовая к монтажу теплоизолированная труба ПНД для систем холодного водоснабжения (включая питьевую воду), напорной канализации и геотермальных систем. Заводская изоляция и срок службы более 50 лет делают её надёжным выбором для наружных сетей.

Монтаж теплоизолированных труб Supra

Монтаж теплоизолированных труб Supra выполняется в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом — непосредственно в грунт, без устройства дополнительных каналов. Срок эксплуатации системы - не менее 50 лет при соблюдении температурных режимов класса ХВ по ГОСТ 32415-2013 и положений руководства по монтажу.

Погрузка, транспортировка и разгрузка труб в утеплителе

Бухты теплоизолированных труб следует хранить в заводской упаковке до начала монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться - соблюдайте осторожность. Бухты должны быть зафиксированы двумя или тремя лентами.

Не перемещайте трубы волоком по грунту - острые предметы могут повредить защитный кожух. При повреждении кожуха возможен ремонт с помощью термоусадочного рукава или ленты.

Перед установкой осмотрите трубы в изоляции на предмет повреждений. Элементы с недопустимыми дефектами должны быть заменены.

Разматывание бухт труб в утеплителе

При монтаже теплоизолированных труб разматывайте бухты непосредственно в траншею или рядом с ней. Оставляйте свободные концы длиной 3–5 м для удобства подключения.

• Разматывание изнутри - рекомендуется для диаметров кожуха 140 и 175 мм при длине бухт до 50 м.
• Разматывание снаружи - рекомендуется для диаметров кожуха 200 мм или при длине бухты свыше 50 м.

Устройство траншеи и прокладка труб в утеплителе

На дне траншеи устраивается песчаная подушка. Труба теплоизолированная укладывается на подушку, после чего выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.

Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.

Условия хранения и транспортировки труб в утеплителе

Теплоизолированные трубы должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Изделия следует оберегать от ударов, царапин и механических нагрузок.

Монтаж в холодное время года труб в утеплителе

Монтаж теплоизолированных труб не рекомендуется проводить при температурах ниже –15°С. При необходимости работ в холодную погоду трубы следует предварительно разогреть хранением в отапливаемом помещении или с помощью тепловых пушек на строительной площадке. Разогрев открытым пламенем запрещён.

Труба в утеплителе ПНД оболочка ПЭ гофрированная Supra бывает следующих диаметров.

Труба в утеплителе ПНД 25x2,3 PN16 оболочка ПЭ 140 мм гофрированная Supra

Труба в утеплителе ПНД 32x2,9 PN16 оболочка ПЭ 140 мм гофрированная Supra

Труба в утеплителе ПНД 40х3,7 PN16 оболочка ПЭ 140 мм гофрированная Supra

Труба в утеплителе ПНД 50х4,6 PN16 оболочка ПЭ 140 мм гофрированная Supra

Труба в утеплителе ПНД 63х5,8 PN16 оболочка ПЭ 140 мм гофрированная Supra

Труба в утеплителе ПНД 75х6,8 PN16 оболочка ПЭ 175 мм гофрированная Supra

Труба в утеплителе ПНД 90х8,2 PN16 оболочка ПЭ 175 мм гофрированная Supra

Труба в утеплителе ПНД 110х10,0 PN16 оболочка ПЭ 200 мм гофрированная Supra

Комплектующие для теплоизолированных труб

Для монтажа теплотрасс и систем водоснабжения мы предлагаем полный спектр комплектующих: зажимные наконечники, соединители, тройники, угольники, муфты, фланцы, а также термоусаживаемые и резиновые концевые уплотнители, комплекты изоляции соединений, тройников и угольников, узлы прохода через фундамент и центраторы. Всё необходимое для герметичного и долговечного монтажа теплотрассы - в одном месте.
