Труба в утеплителе PE-Xa 25x2,3 PN6 оболочка ПЭ 140 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 25x2,3 PN6 оболочка ПЭ 140 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa PN6 и PN10 оболочка ПЭ гофрированная Thermo Single

Труба Thermo Single предназначена для подземной бесканальной прокладки в системах теплоснабжения и горячего водоснабжения. Рабочая температура теплоносителя достигает +95°С. Выпускается в двух исполнениях: PN6 (6 бар) и PN10 (10 бар).

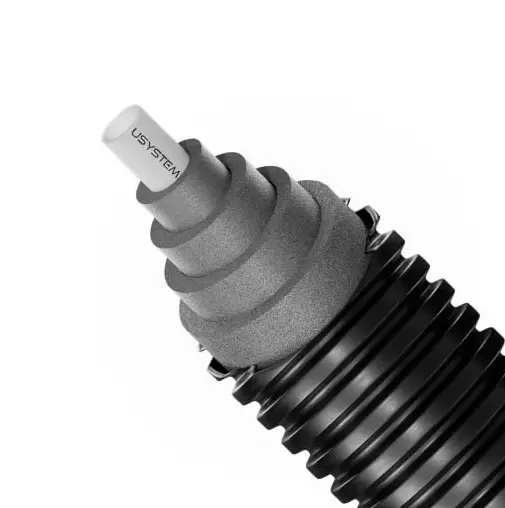

Конструкция трубы в утеплителе

Thermo Single состоит из трёх слоёв:

• Несущая труба из сшитого полиэтилена PE-Xa с антидиффузионным слоем EVOH. Материал не ржавеет, выдерживает высокие температуры и перепады давления. Кислородный барьер защищает металлические элементы системы от коррозии.
• Теплоизоляция из вспененного сшитого полиэтилена с закрытыми порами. Водопоглощение менее 1%, материал не стареет и остаётся эластичным десятилетиями.
• Защитный гофрированный кожух HDPE. Жёсткий поперечно, гибкий продольно, предохраняет изоляцию от повреждений при засыпке траншеи.

Характеристики труба в утеплителе PE-Xa

Области применения труб в утеплителе

• Отопление частных домов, коттеджей и многоквартирных зданий
• Горячее водоснабжение (ГВС)
• Наружные тепловые сети (теплотрассы)

Преимущества труб в утеплителе

Заводская изоляция исключает необходимость дополнительного утепления на объекте. Благодаря меньшему диаметру кожуха и уменьшенной толщине изоляции Varia Single легче гнётся, что упрощает монтаж в стеснённых условиях. Соединение выполняется обжимными фитингами — сварка не требуется.

Срок службы - не менее 50 лет при соблюдении рабочих режимов по ГОСТ 32415-2013 (классы 1, 2, 4, 5).

Форматы поставки в утеплителе

Бухты длиной до 200 метров. Диапазон диаметров несущей трубы - от 40 до 125 мм.

труба в утеплителе Varia Single - готовая к укладке труба для отопления и ГВС с повышенной гибкостью. Уменьшенная толщина изоляции и меньший диаметр кожуха упрощают монтаж теплотрассы в сложных условиях. Срок службы - более 50 лет.

Монтаж теплоизолированных труб

Монтаж теплоизолированных труб Thermo Single должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом. Срок эксплуатации системы - не менее 50 лет при соблюдении температурных режимов и положений руководства по монтажу.

Погрузка, транспортировка и разгрузка трубы в утеплителе

Бухты теплоизолированных труб следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.

Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.

Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.

Разматывание бухт трубы в утеплителе

При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.

• Разматывание изнутри - рекомендуется для диаметров кожуха 140 и 175 мм при длине бухт до 50 м
• Разматывание снаружи - рекомендуется для диаметров кожуха 200 мм или при длине бухты свыше 50 м

Устройство траншеи и прокладка трубы в утеплителе

На дне траншеи насыпается песчаная подушка. Труба теплоизолированная укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.

Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.

Для частных домовладений рекомендуемая глубина прокладки теплосети Thermo - от 0,8 м.

Анкеровка трубы в утеплителе

Трубы требуют обязательной анкеровки на вводе в здание. Анкеровка должна производиться с использованием фитингов - не допускается анкеровка за саму трубу. Выполнять анкеровку необходимо до гидравлических испытаний.

Условия хранения и транспортировки трубы в утеплителе

Теплоизолированные трубы должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.

Монтаж в холодное время года трубы в утеплителе

Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.

Труба в утеплителе PE-Xa PN6 и PN10 оболочка ПЭ гофрированная Thermo Single бывает следующих диаметров.

Труба в утеплителе PE-Xa 25x2,3 PN6 оболочка ПЭ 140 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 25x3,5 PN10 оболочка ПЭ 140 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 32x2,9 PN6 оболочка ПЭ 140 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 32x4,4 PN10 оболочка ПЭ 140 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 40x3,7 PN6 оболочка ПЭ 175 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 40x5,5 PN10 оболочка ПЭ 175 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 50x4,6 PN6 оболочка ПЭ 175 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 50x6,9 PN10 оболочка ПЭ 175 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 63x5,8 PN6 оболочка ПЭ 175 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 63x8,6 PN10 оболочка ПЭ 175 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 75x6,8 PN6 оболочка ПЭ 200 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 75x10,3 PN10 оболочка ПЭ 200 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 90x8,2 PN6 оболочка ПЭ 200 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 90x12,3 PN10 оболочка ПЭ 200 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 110x10,0 PN6 оболочка ПЭ 200 мм гофрированная Thermo Single

Труба в утеплителе PE-Xa 110x15,1 PN10 оболочка ПЭ 200 мм гофрированная Thermo Single
