Труба в утеплителе PE-Xa PN6 и PN10 оболочка ПЭ гофрированная Quattro

Четырёхтрубное решение для отопления и ГВС Quattro Четыре трубы в одном кожухе: две для отопления (подача и обратка) и две для горячего водоснабжения (подача и рециркуляция). Quattro заменяет две отдельные теплотрассы — отопление и ГВС проходят в одной траншее. Рабочая температура до +95°С, давление - PN6 или PN10 в зависимости от серии.

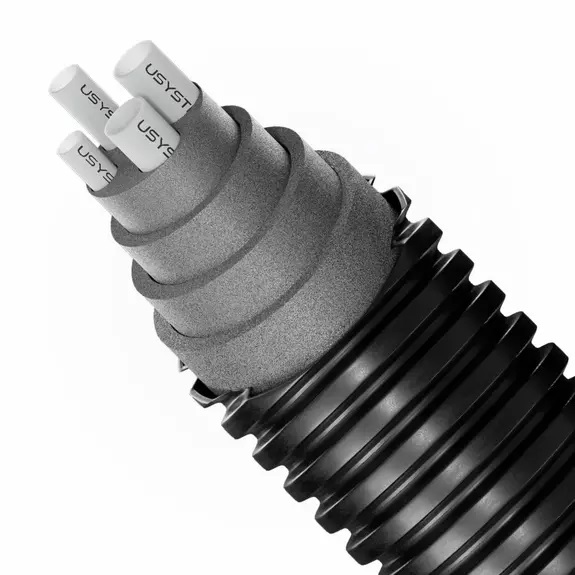

Конструкция труб в утеплителе

Quattro состоит из следующих слоёв:

• Две трубы отопления из сшитого полиэтилена PE-Xa с антидиффузионным слоем EVOH. Кислородный барьер защищает радиаторы и котёл от коррозии.
• Две трубы ГВС из сшитого полиэтилена PE-Xa.
• Теплоизоляция из вспененного сшитого полиэтилена с закрытыми порами. Водопоглощение менее 1%, материал не стареет и остаётся эластичным десятилетиями.
• Изоляционная сердцевина, разделяющая трубы отопления и ГВС. Предотвращает теплообмен между системами.
• Защитный гофрированный кожух HDPE. Жёсткий поперечно, гибкий продольно, предохраняет изоляцию от повреждений при засыпке траншеи.

Где применяется труба в утеплителе

• Частные дома и коттеджи
• Компактные теплотрассы с ограниченным пространством для траншеи

Характеристики труба в утеплителе PE-Xa

Преимущества труба в утеплителе

Одна траншея вместо двух - меньше земляных работ и ниже затраты на монтаж. Четыре линии в одном кожухе занимают меньше места, что особенно важно при плотной застройке. Заводская изоляция исключает необходимость дополнительного утепления на объекте. Трубы поставляются в бухтах, что позволяет укладывать трассы с минимальным количеством стыков. Соединение выполняется обжимными фитингами - сварка не требуется.

Форматы поставки труба в утеплителе

Бухты длиной до 100 или 200 метров. Минимальный радиус изгиба - от 0,8 м.

Quattro - готовое четырёхтрубное решение для отопления и ГВС. Четыре линии в одном кожухе, заводская изоляция и срок службы более 50 лет.

Монтаж теплоизолированных труб

Монтаж теплоизолированных труб Thermo Single должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом. Срок эксплуатации системы - не менее 50 лет при соблюдении температурных режимов и положений руководства по монтажу.

Погрузка, транспортировка и разгрузка трубы в утеплителе

Бухты теплоизолированных труб следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.

Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.

Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.

Разматывание бухт трубы в утеплителе

При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.

• Разматывание изнутри - рекомендуется для диаметров кожуха 140 и 175 мм при длине бухт до 50 м
• Разматывание снаружи - рекомендуется для диаметров кожуха 200 мм или при длине бухты свыше 50 м

Устройство траншеи и прокладка трубы в утеплителе

На дне траншеи насыпается песчаная подушка. Труба теплоизолированная укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.

Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.

Для частных домовладений рекомендуемая глубина прокладки теплосети Thermo - от 0,8 м.

Анкеровка трубы в утеплителе

Трубы требуют обязательной анкеровки на вводе в здание. Анкеровка должна производиться с использованием фитингов - не допускается анкеровка за саму трубу. Выполнять анкеровку необходимо до гидравлических испытаний.

Условия хранения и транспортировки трубы в утеплителе

Теплоизолированные трубы должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.

Монтаж в холодное время года трубы в утеплителе

Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.

Труба в утеплителе PE-Xa PN6 и PN10 оболочка ПЭ гофрированная Quattro бывает следующих диаметров.

Труба в утеплителе PE-Xa 2-25x2,3/2-25x3,5 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro

Труба в утеплителе PE-Xa 2-25x2,3/25x3,5/20X2,8 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro

Труба в утеплителе PE-Xa 2-32x2,9/2-25x3,5 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro

Труба в утеплителе PE-Xa 2-32x2,9/2-32x4,4 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro

Труба в утеплителе PE-Xa 2-32x2,9/25x3,5/20X2,8 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro

Труба в утеплителе PE-Xa 2-32x2,9/32x4,4/20X2,8 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro

Труба в утеплителе PE-Xa 2-32x2,9/32x4,4/25x3,5 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro

Труба в утеплителе PE-Xa 2-40x3,7/32x4,4/20X2,8 PN6 и PN10 оболочка ПЭ 200 мм гофрированная Quattro

Труба в утеплителе PE-Xa 2-40x3,7/40x5,5/25x3,5 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro
