Теплоизолированные трубы для наружных инженерных сетей

Теплоизолированные трубы - это готовое заводское решение для монтажа наружных сетей отопления, горячего и холодного водоснабжения, а также напорной канализации. Предизолированные трубы позволяют минимизировать теплопотери при транспортировке жидкости и защищают систему от промерзания в холодное время года.

Конструкция теплоизолированной трубы включает несущую трубу из сшитого полиэтилена PE-Xa или полиэтилена высокой плотности PE100, слой теплоизоляции из вспененного сшитого полиэтилена PE-X с закрытыми порами и защитный гофрированный кожух из полиэтилена высокой плотности HDPE. Такая многослойная конструкция обеспечивает долговечность, гибкость и устойчивость к внешним нагрузкам.

Труба в утеплителе PE-Xa PN6 и PN10 оболочка ПЭ гофрированная Quattro Midi

Четырёхтрубное решение для отопления и ГВС Quattro Midi. Облегчённая версия Quattro для теплотрасс небольшой протяженности (рекомендуемая длина участка — до 100 метров). Четыре трубы в одном кожухе: две для отопления (подача и обратка) и две для горячего водоснабжения (подача и рециркуляция). Рабочая температура — до +95°С. Давление: отопление — PN6 (6 бар), ГВС — PN10 (10 бар).

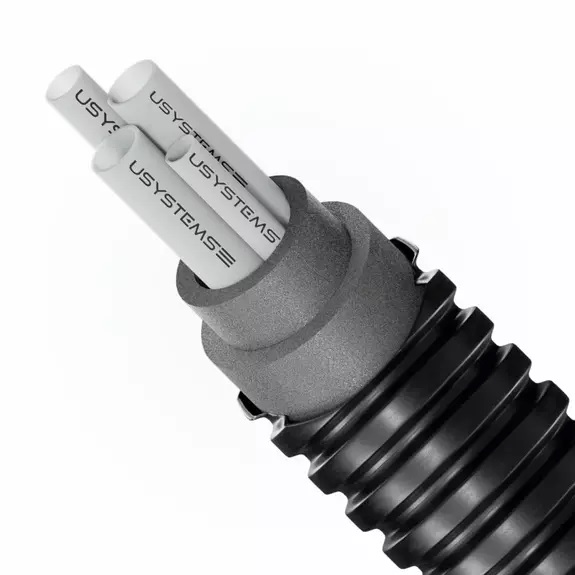

Конструкция труб в утеплителе

В отличие от стандартного Quattro, здесь уменьшена толщина теплоизоляции и отсутствует сердцевина. Это делает кожух легче, гибче и доступнее по цене.

• Две трубы отопления из сшитого полиэтилена PE-Xa с антидиффузионным слоем EVOH. Кислородный барьер защищает радиаторы и котёл от коррозии.
• Две трубы ГВС из сшитого полиэтилена PE-Xa.
• Теплоизоляция из вспененного сшитого полиэтилена с закрытыми порами. Водопоглощение менее 1%, материал не стареет и остаётся эластичным десятилетиями. У Quattro Midi изоляция тоньше, чем у стандартного Quattro.
• Защитный гофрированный кожух HDPE. Жёсткий поперечно, гибкий продольно, предохраняет изоляцию от повреждений при засыпке траншеи. Диаметр кожуха уменьшен, что повышает гибкость.

Где применяется труба в утеплителе

• Частные дома и коттеджи
• Теплотрассы небольшой протяженности (до 100 м)

Характеристики труба в утеплителе PE-Xa

Преимущества труба в утеплителе

Одна траншея вместо двух — меньше земляных работ. Четыре линии в одном кожухе занимают меньше места. Заводская изоляция исключает необходимость дополнительного утепления на объекте. По сравнению со стандартным Quattro, Quattro Midi легче, гибче и дешевле. Соединение выполняется обжимными фитингами — сварка не требуется.

Срок службы — более 50 лет.

Форматы поставки труба в утеплителе

Бухты длиной до 200 метров.

Quattro Midi — экономичное четырёхтрубное решение для отопления и ГВС на короткие расстояния. Уменьшенная изоляция, доступная цена и срок службы более 50 лет.

Монтаж теплоизолированных труб

Монтаж теплоизолированных труб Thermo Single должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом. Срок эксплуатации системы - не менее 50 лет при соблюдении температурных режимов и положений руководства по монтажу.

Погрузка, транспортировка и разгрузка трубы в утеплителе

Бухты теплоизолированных труб следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.

Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.

Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.

Разматывание бухт трубы в утеплителе

При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.

• Разматывание изнутри - рекомендуется для диаметров кожуха 140 и 175 мм при длине бухт до 50 м
• Разматывание снаружи - рекомендуется для диаметров кожуха 200 мм или при длине бухты свыше 50 м

Устройство траншеи и прокладка трубы в утеплителе

На дне траншеи насыпается песчаная подушка. Труба теплоизолированная укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.

Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.

Для частных домовладений рекомендуемая глубина прокладки теплосети Thermo - от 0,8 м.

Анкеровка трубы в утеплителе

Трубы требуют обязательной анкеровки на вводе в здание. Анкеровка должна производиться с использованием фитингов - не допускается анкеровка за саму трубу. Выполнять анкеровку необходимо до гидравлических испытаний.

Условия хранения и транспортировки трубы в утеплителе

Теплоизолированные трубы должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.

Монтаж в холодное время года трубы в утеплителе

Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.

Труба в утеплителе PE-Xa PN6 и PN10 оболочка ПЭ гофрированная Quattro Midi бывает следующих диаметров.

Труба в утеплителе PE-Xa 2-25x2,3/25x3,5/20х2,8 PN6 и PN10 оболочка ПЭ 140 мм гофрированная Quattro Midi

Труба в утеплителе PE-Xa 2-32x2,9/25x3,5/20х2,8 PN6 и PN10 оболочка ПЭ 140 мм гофрированная Quattro Midi

Труба в утеплителе PE-Xa 2-40x3,7/32x4,4/25x3,5 PN6 и PN10 оболочка ПЭ 175 мм гофрированная Quattro Midi

Комплектующие для теплоизолированных труб

Для монтажа теплотрасс и систем водоснабжения мы предлагаем полный спектр комплектующих: зажимные наконечники, соединители, тройники, угольники, муфты, фланцы, а также термоусаживаемые и резиновые концевые уплотнители, комплекты изоляции соединений, тройников и угольников, узлы прохода через фундамент и центраторы. Всё необходимое для герметичного и долговечного монтажа теплотрассы - в одном месте.
