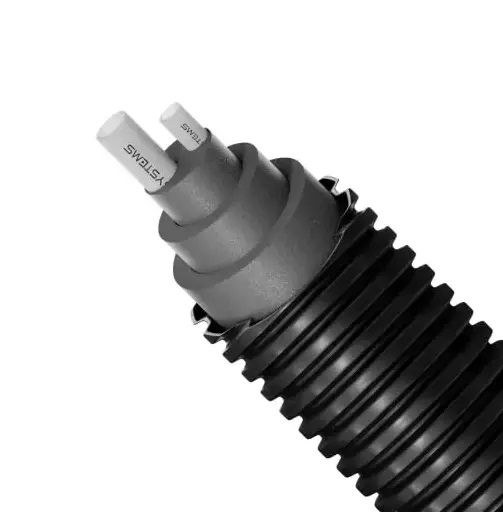

Труба в утеплителе PE-Xa 25x3,5-20X2,8 PN10 оболочка ПЭ 140 мм гофрированная Aqua Twin

Труба в утеплителе PE-Xa 25x3,5-20X2,8 PN10 оболочка ПЭ 140 мм гофрированная Aqua Twin

Труба в утеплителе PE-Xa PN10 оболочка ПЭ гофрированная Aqua Twin

Трубы для ГВС Aqua Twin. Две трубы (подающая и рециркуляционная) в одном кожухе. Aqua Twin предназначена для систем горячего водоснабжения, где важна постоянная циркуляция воды. Рабочая температура - до +95°С, давление - PN10 (10 бар).

Конструкция труба в утеплителе

Aqua Twin состоит из трёх слоёв:

• Две несущие трубы из сшитого полиэтилена PE-Xa. Материал не ржавеет, выдерживает высокие температуры и давление. Может поставляться с антидиффузионным слоем EVOH для защиты металлических элементов системы от коррозии.
• Теплоизоляция из вспененного сшитого полиэтилена с закрытыми порами. Водопоглощение менее 1%, материал не стареет и остаётся эластичным десятилетиями.
• Защитный гофрированный кожух HDPE. Жёсткий поперечно, гибкий продольно, предохраняет изоляцию от повреждений при засыпке траншеи.

Внутри между трубами предусмотрена теплоизоляционная сердцевина, которая предотвращает теплообмен между подающей и рециркуляционной линиями.

Для каких задач подходит труба в утеплителе

• Горячее водоснабжение (ГВС) частных домов, коттеджей и многоквартирных зданий
• Системы с постоянной циркуляцией горячей воды
• Реконструкция старых сетей ГВС

Характеристики труба в утеплителе PE-Xa

Преимущества труба в утеплителе

Две трубы в одном кожухе сокращают количество траншей — нужна одна вместо двух. Это снижает затраты на земляные работы и упрощает монтаж. Заводская изоляция исключает необходимость дополнительного утепления на объекте. Трубы для ГВС Aqua Twin поставляются в бухтах, что позволяет укладывать трассы с минимальным количеством стыков. Соединение выполняется обжимными фитингами — сварка не требуется.

Срок службы - более 50 лет при соблюдении рабочих режимов по ГОСТ 32415-2013 (классы 1 и 2).

Форматы поставки труба в утеплителе

Бухты длиной до 200 метров. Диапазон диаметров несущих труб - от 25 до 50 мм.

Aqua Twin - двухтрубное решение для горячего водоснабжения с рециркуляцией. Две трубы в одном кожухе, заводская изоляция, PN10, 95°С, более 50 лет службы.

Монтаж теплоизолированных труб

Монтаж теплоизолированных труб Thermo Single должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом. Срок эксплуатации системы - не менее 50 лет при соблюдении температурных режимов и положений руководства по монтажу.

Погрузка, транспортировка и разгрузка трубы в утеплителе

Бухты теплоизолированных труб следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.

Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.

Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.

Разматывание бухт трубы в утеплителе

При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.

• Разматывание изнутри - рекомендуется для диаметров кожуха 140 и 175 мм при длине бухт до 50 м
• Разматывание снаружи - рекомендуется для диаметров кожуха 200 мм или при длине бухты свыше 50 м

Устройство траншеи и прокладка трубы в утеплителе

На дне траншеи насыпается песчаная подушка. Труба теплоизолированная укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.

Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.

Для частных домовладений рекомендуемая глубина прокладки теплосети Thermo - от 0,8 м.

Анкеровка трубы в утеплителе

Трубы требуют обязательной анкеровки на вводе в здание. Анкеровка должна производиться с использованием фитингов - не допускается анкеровка за саму трубу. Выполнять анкеровку необходимо до гидравлических испытаний.

Условия хранения и транспортировки трубы в утеплителе

Теплоизолированные трубы должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.

Монтаж в холодное время года трубы в утеплителе

Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.

Труба в утеплителе PE-Xa PN10 оболочка ПЭ гофрированная Aqua Twin бывает следующих диаметров.

Труба в утеплителе PE-Xa 25x3,5-20X2,8 PN10 оболочка ПЭ 140 мм гофрированная Aqua Twin

Труба в утеплителе PE-Xa 32x4,4-20X2,8 PN10 оболочка ПЭ 175 мм гофрированная Aqua Twin

Труба в утеплителе PE-Xa 32x4,4-25x3,5 PN10 оболочка ПЭ 175 мм гофрированная Aqua Twin

Труба в утеплителе PE-Xa 40x5,5-25x3,5 PN10 оболочка ПЭ 175 мм гофрированная Aqua Twin

Труба в утеплителе PE-Xa 40x5,5-32x4,4 PN10 оболочка ПЭ 175 мм гофрированная Aqua Twin

Труба в утеплителе PE-Xa 50x6,9-40x5,5 PN10 оболочка ПЭ 200 мм гофрированная Aqua Twin
