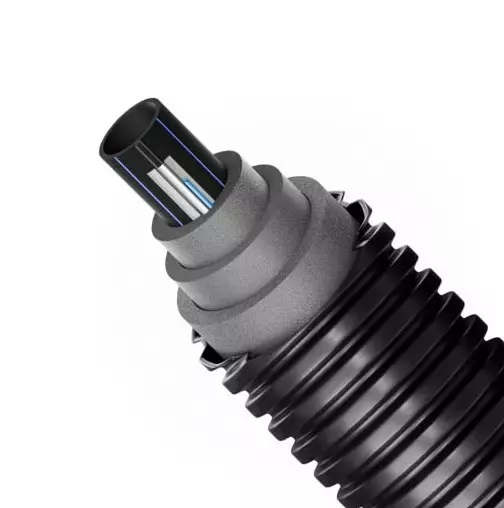

Труба ПНД 25х2,3 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 140 мм гофрированная Supra Plus

Труба ПНД 25х2,3 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 140 мм гофрированная Supra Plus

Теплоизолированные трубы для наружных инженерных сетей

Теплоизолированные трубы - это готовое заводское решение для монтажа наружных сетей отопления, горячего и холодного водоснабжения, а также напорной канализации. Предизолированные трубы позволяют минимизировать теплопотери при транспортировке жидкости и защищают систему от промерзания в холодное время года.

Конструкция теплоизолированной трубы включает несущую трубу из сшитого полиэтилена PE-Xa или полиэтилена высокой плотности PE100, слой теплоизоляции из вспененного сшитого полиэтилена PE-X с закрытыми порами и защитный гофрированный кожух из полиэтилена высокой плотности HDPE. Такая многослойная конструкция обеспечивает долговечность, гибкость и устойчивость к внешним нагрузкам.

Теплоизолированные трубы с греющим кабелем

Для систем, работающих в условиях крайне низких температур или в зонах с высоким риском промерзания, мы предлагаем теплоизолированные трубы со встроенным саморегулирующимся греющим кабелем мощностью 10 Вт/м (серия Supra Plus). Кабель автоматически изменяет теплоотдачу в зависимости от температуры окружающей среды, предотвращая образование ледяных пробок и обеспечивая надёжную работу системы круглый год.

Труба ПНД в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ гофрированная Supra Plus

Теплоизолированная труба с греющим кабелем Supra Plus - готовая труба в изоляции с саморегулирующимся нагревательным элементом. В ней объединены несущий трубопровод, тепловая изоляция и наружный гофрированный кожух. Подходит для холодного водоснабжения и напорной канализации в зонах с риском промерзания грунта. Внутри проложен саморегулирующийся кабель мощностью 10 Вт/м. Он автоматически повышает теплоотдачу при похолодании и снижает при потеплении.

Конструкция трубы с подогревом

Труба состоит из нескольких слоёв:

• Несущая труба из полиэтилена высокой плотности ПЭ100 (SDR11). Не ржавеет, не зарастает.
• Греющий кабель (10 Вт/м) — саморегулирующийся, подстраивает мощность под температуру окружающей среды. Алюминиевая фольга усиливает передачу тепла.
• Теплоизоляция - вспененный сшитый полиэтилен с закрытыми порами. Влага внутрь не проникает (менее 1%), материал не стареет.
• Наружный слой - гофрированный кожух HDPE.

Возможно исполнение с трубкой для монтажа датчика температуры.

Области применения труб в утеплителе

• Холодное водоснабжение частных домов, дач, коттеджей и промышленных объектов. Материалы разрешены для контакта с питьевой водой.
• Наружная напорная канализация.

Рабочее давление достигает 16 бар, температура воды — до +20°С. С греющим кабелем труба выдерживает морозы до -50°С. Срок службы - более 50 лет.

В чём преимущество труб в утеплителе

Стандартную трубу ПНД нужно дополнительно утеплять и оснащать греющим кабелем на объекте. Supra Plus поставляется полностью готовой: изоляция и кабель уже внутри.

Характеристики труба ПНД в утеплителе

Форматы поставки труб ПНД в утеплителе

Труба выпускается в бухтах длиной до 150 метров. Диапазон диаметров — от 25 до 110 мм.

Supra Plus — готовая к монтажу теплоизолированная труба со встроенным саморегулирующимся подогревом. Заводская изоляция, автоматический обогрев и срок службы не менее 50 лет делают её надёжным выбором для наружных сетей.

Монтаж теплоизолированной трубы ПНД с греющим кабелем Supra Plus

Монтаж теплоизолированных труб ПНД Supra Plus должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом непосредственно в грунт.

Погрузка, транспортировка и разгрузка труб в утеплителе

Бухты теплоизолированных труб с греющим кабелем следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.

Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.

Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.

Разматывание бухт труб в утеплителе

При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.

Монтаж греющего кабеля и электрической части

Саморегулирующийся греющий кабель позволяет выбирать необходимую длину отрезков без дополнительных расчётов. Благодаря параллельной схеме тепловой кабель можно также использовать в качестве источника питания для возможных ветвей трубопровода, поэтому трубопровод может состоять из нескольких ветвей.

Общая длина сети, запитываемой от одной точки, не должна превышать максимально допустимой длины установки теплового кабеля. Каждая цепь должна иметь отдельную схему электрической защиты.

Для защиты цепи греющего кабеля необходимо установить электрический предохранитель (плавкий предохранитель, медленный) или автоматический выключатель, а также устройство защитного отключения (УЗО) с током срабатывания 30 мА.

Элементы подключения Supra Plus

Комплект подключения и окончания - в комплект входят электрические компоненты Supra Plus для подключения и окончания греющего кабеля.

Комплект удлинения - в комплект входят компоненты для монтажа соединения греющего кабеля.

Каждый комплект включает в себя подробные инструкции по установке для электриков. Прежде чем производить установку, внимательно прочтите инструкцию.

Устройство траншеи и прокладка

На дне траншеи насыпается песчаная подушка. Труба теплоизолированная с греющим кабелем укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.

Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.

Условия хранения и транспортировки труб в утеплителе

Теплоизолированные трубы с греющим кабелем должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.

Монтаж в холодное время года труб в утеплителе

Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.

Труба ПНД в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ гофрированная Supra Plus бывает следующих диаметров.

Труба ПНД 25х2,3 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 140 мм гофрированная Supra Plus

Труба ПНД 32х2,9 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 140 мм гофрированная Supra Plus

Труба ПНД 40х3,7 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 140 мм гофрированная Supra Plus

Труба ПНД 40х3,7 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 175 мм гофрированная Supra Plus

Труба ПНД 50х4,6 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 140 мм гофрированная Supra Plus

Труба ПНД 50х4,6 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 175 мм гофрированная Supra Plus

Труба ПНД 63х5,8 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 140 мм гофрированная Supra Plus

Труба ПНД 63х5,8 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 175 мм гофрированная Supra Plus

Труба ПНД 75х6,8 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 175 мм гофрированная Supra Plus

Труба ПНД 63х5,8 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 175 мм гофрированная Supra Plus

Труба ПНД 90х8,2 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 200 мм гофрированная Supra Plus

Труба ПНД 110х10,0 мм PN 16 в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ 200 мм гофрированная Supra Plus

Комплектующие для теплоизолированных труб

Для монтажа теплотрасс и систем водоснабжения мы предлагаем полный спектр комплектующих: зажимные наконечники, соединители, тройники, угольники, муфты, фланцы, а также термоусаживаемые и резиновые концевые уплотнители, комплекты изоляции соединений, тройников и угольников, узлы прохода через фундамент и центраторы. Всё необходимое для герметичного и долговечного монтажа теплотрассы - в одном месте.
