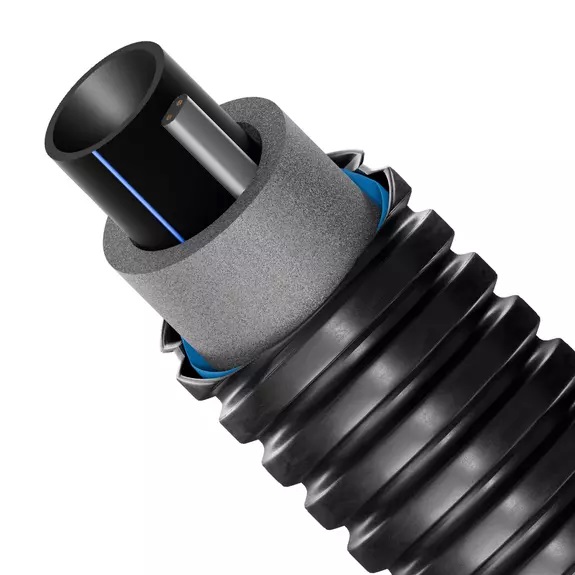

Труба ПНД 32х2,9 мм в утеплителе с греющим кабелем оболочка ПЭ 75 мм гофрированная Supra Plus Light

Труба ПНД 32х2,9 мм в утеплителе с греющим кабелем оболочка ПЭ 75 мм гофрированная Supra Plus Light

Теплоизолированные трубы ПНД для наружных инженерных сетей

Теплоизолированные трубы - это готовое заводское решение для монтажа наружных сетей отопления, горячего и холодного водоснабжения, а также напорной канализации. Предизолированные трубы позволяют минимизировать теплопотери при транспортировке жидкости и защищают систему от промерзания в холодное время года.

Конструкция теплоизолированной трубы включает несущую трубу из сшитого полиэтилена PE-Xa или полиэтилена высокой плотности PE100, слой теплоизоляции из вспененного сшитого полиэтилена PE-X с закрытыми порами и защитный гофрированный кожух из полиэтилена высокой плотности HDPE. Такая многослойная конструкция обеспечивает долговечность, гибкость и устойчивость к внешним нагрузкам.

Теплоизолированные трубы ПНД с греющим кабелем

Для систем, работающих в условиях крайне низких температур или в зонах с высоким риском промерзания, мы предлагаем теплоизолированные трубы со встроенным саморегулирующимся греющим кабелем мощностью 10 Вт/м (серия Supra Plus). Кабель автоматически изменяет теплоотдачу в зависимости от температуры окружающей среды, предотвращая образование ледяных пробок и обеспечивая надёжную работу системы круглый год.

Труба ПНД в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ гофрированная Supra Plus Light

Теплоизолированная труба ПНД с греющим кабелем Supra Plus Light представляет собой готовое заводское изделие, в котором объединены несущий трубопровод, саморегулирующийся нагревательный кабель, слой тепловой изоляции и наружный гофрированный рукав. Изделие применяется для холодного водоснабжения, напорной канализации прокладки в грунтах, подверженных сезонному промерзанию. Технические характеристики позволяют эксплуатировать систему при температуре окружающей среды до -24°С.

Почему обычная труба ПНД проигрывает в холода?

Стандартный полиэтиленовый водопровод без дополнительной защиты при отрицательных температурах теряет работоспособность. В случае замерзания воды внутри системы, может произойти разрушение трубопровода, что потребует вскрытия траншеи и замены поврежденного участка.

Использование теплоизолированной трубы решает эту проблему на этапе монтажа. Внутри неё уже размещён саморегулирующийся греющий кабель мощностью 10 Вт/м. Он автоматически повышает теплоотдачу при снижении уличной температуры и уменьшает нагрев при потеплении.

Особенности саморегулирующегося кабеля

В отличие от обычного нагревательного провода, работающего с постоянной мощностью, саморегулирующийся элемент самостоятельно адаптируется к внешним условиям. Это даёт несколько преимуществ:

• Гарантированная защита от замерзания
• Отсутствие риска перегрева и повреждения изоляции
• Снижение энергопотребления

Кабель рассчитан на напряжение 230 В.

Теплоизоляция, сохраняющая свойства в грунте

В качестве теплоизоляции используется вспененный сшитый полиэтилен PE-X с закрытой ячеистой структурой. Материал характеризуется водопоглощением менее 1%, устойчив к старению и сохраняет эластичность в течение всего срока службы. Поверх изоляции нанесён гофрированный кожух из полиэтилена высокой плотности HDPE. Он предохраняет утеплитель и кабель от механических повреждений.

Характеристики труба ПНД в утеплителе

Области применения труб в утеплителе

• Подача холодной воды к частным жилым домам и дачным постройкам
• Организация ввода магистрали через фундамент
• Наружная напорная канализация в зонах промерзания грунта
• Уличные водопроводные линии для полива и хозяйственных нужд

Гибкость конструкции позволяет обходить препятствия с минимальным количеством стыков.

Расчётный срок службы труб в утеплителе

Гарантированный срок эксплуатации - более 50 лет при соблюдении рабочих параметров, соответствующих классу ХВ по ГОСТ 32415-2013. Наличие заводской теплоизоляции и автоматического подогрева предотвращает аварии в зимний период.

Сравнение с обычным полиэтиленовым водопроводом

Традиционная труба ПНД не имеет теплоизоляции и греющего кабеля, их нужно приобретать отдельно. Supra Plus Light поставляется в 100% готовности к монтажу.

Форматы поставки труб в утеплителе

Изделие выпускается в бухтах длиной 10, 20 и 50 метров. Это позволяет подобрать оптимальный метраж под конкретную трассу без перерасхода материала. Для гидроизоляции торцов используется термоусаживаемые концевые уплотнители.

Supra Plus Light — это полностью готовая к монтажу теплоизолированная труба ПНД с саморегулирующимся кабелем. Система не требует дооснащения, защищает водопровод от промерзания и рассчитана на десятилетия эксплуатации.

Монтаж теплоизолированной трубы ПНД с греющим кабелем Supra Plus Light

Монтаж теплоизолированных труб ПНД Supra Plus Light должен выполняться в соответствии с руководством по монтажу. Прокладка труб осуществляется бесканальным способом непосредственно в грунт.

Погрузка, транспортировка и разгрузка труб в утеплителе

Бухты теплоизолированных труб с греющим кабелем следует хранить в упаковке до самого монтажа. При разрезании упаковочных лент конец трубы может резко распрямиться и нанести травму. Бухты всегда должны быть зафиксированы двумя или тремя лентами.

Не перемещайте трубы волоком по грунту - острые объекты могут повредить кожух. При повреждении кожуха его можно отремонтировать с помощью термоусадочного рукава или ленты.

Осмотрите трубы в изоляции и все части системы перед установкой на предмет повреждений. Элементы, имеющие недопустимые повреждения, должны быть заменены.

Разматывание бухт труб в утеплителе

При монтаже теплоизолированных труб разматывайте бухты прямо в траншею или рядом с ней. При прокладке необходимо оставлять свободные концы 3–5 м для удобства подключения.

Монтаж греющего кабеля и электрической части

Саморегулирующийся греющий кабель позволяет выбирать необходимую длину отрезков без дополнительных расчётов. Благодаря параллельной схеме тепловой кабель можно также использовать в качестве источника питания для возможных ветвей трубопровода, поэтому трубопровод может состоять из нескольких ветвей.

Общая длина сети, запитываемой от одной точки, не должна превышать максимально допустимой длины установки теплового кабеля. Каждая цепь должна иметь отдельную схему электрической защиты.

Для защиты цепи греющего кабеля необходимо установить электрический предохранитель (плавкий предохранитель, медленный) или автоматический выключатель, а также устройство защитного отключения (УЗО) с током срабатывания 30 мА.

Элементы подключения Supra Plus Light

Комплект подключения и окончания - в комплект входят электрические компоненты Supra Plus Light для подключения и окончания греющего кабеля.

Комплект удлинения - в комплект входят компоненты для монтажа соединения греющего кабеля.

Каждый комплект включает в себя подробные инструкции по установке для электриков. Прежде чем производить установку, внимательно прочтите инструкцию.

Устройство траншеи и прокладка

На дне траншеи насыпается песчаная подушка. Труба теплоизолированная с греющим кабелем укладывается на песчаную подушку, далее выполняются необходимые соединения. Гидравлическое испытание проводится до окончательной засыпки траншеи. Засыпка разрешается только после успешного прохождения испытаний.

Грунт вокруг предизолированных труб должен быть однородным и мелкозернистым. Уплотнение грунта производится после того, как слой над трубами достигнет 30 см. Минимальная толщина грунта над трубопроводом - 400 мм.

Условия хранения и транспортировки труб в утеплителе

Теплоизолированные трубы с греющим кабелем должны храниться в заводской упаковке при температуре от -10 до +50°С и относительной влажности не более 80% при 25°С, без образования конденсата. Транспортировка осуществляется любым видом закрытого транспорта. Следует оберегать изделия от ударов, царапин и механических нагрузок.

Монтаж в холодное время года труб в утеплителе

Не рекомендуется проводить монтаж теплоизолированных труб при температурах ниже –15°С. В холодную погоду монтаж будет проще, если трубы будут разогретыми, например, благодаря хранению в отапливаемом помещении перед установкой. На строительной площадке для разогрева можно использовать тепловые пушки. Разогрев с использованием открытого пламени запрещён.

Труба ПНД в утеплителе с греющим кабелем 10Вт/м оболочка ПЭ гофрированная Supra Plus Light бывает следующих диаметров.

Труба ПНД 32х2,9 мм в утеплителе с греющим кабелем оболочка ПЭ 75 мм гофрированная Supra Plus Light

Комплектующие для теплоизолированных труб

Для монтажа теплотрасс и систем водоснабжения мы предлагаем полный спектр комплектующих: зажимные наконечники, соединители, тройники, угольники, муфты, фланцы, а также термоусаживаемые и резиновые концевые уплотнители, комплекты изоляции соединений, тройников и угольников, узлы прохода через фундамент и центраторы. Всё необходимое для герметичного и долговечного монтажа теплотрассы - в одном месте.
