Труба ПНД и БРС

Труба ПНД и Быстроразъемные соединения БРС

Быстроразъемное соединение БРС для труб ПНД чаще всего используется при выполнении строительных и монтажных работ. БРС является одним из самых удобных и эффективных приспособлений, которые используются при монтаже полиэтиленовых ПНД труб. Основным элементом является шарнирный хомут с клином, который охватывает втулки ПЭ, уплотнительное кольцо и с помощью клина стягивается место стыка труб ПНД.

Соединение БРС являтся составной частью полиэтиленовых ПНД трубопроводов, а так же полевых магистральных трубопроводов и позволяет сократить расходы на монтаж труб (не требуется сварка), а также позволяет оперативно прокладывать трубы через всевозможные препятствия — водоемы, овраги, скалы, в любой момент разобрать его и передислоцировать на другой участок.

Несмотря на то, что быстроразъемные соединений в сфере монтажа трубопроводов считается новинкой, используются БРС давно. Дело в том, первоначально эти соединения использовали в гидравлических и пневматических магистралях. Применение БРС Быстроразъемных соединений в этих областях вполне понятно и объяснимо. При этом БРС Быстроразъемное соединение позволяют не только быстро разбирать и собирать трубопроводы из ПНТ дтруб, но и делать это без применения специализированных приспособлений и инструментов.

Благодаря этим преимуществам быстроразъемные соединения постепенно расширяют области своего применения, и сегодня серийно выпускаются следующие Быстроразъемное соединение БРС:

Быстроразъемные соединения БРС для труб ПНД 63мм для стальной трубы БРС 50мм

Быстроразъемные соединения БРС для труб ПНД 110мм для стальной трубы БРС 100мм

Быстроразъемные соединения БРС для труб ПНД 160 для стальной трубы БРС 150мм

Быстроразъемные соединения БРС для труб ПНД 225 для стальной трубы БРС 200мм

Быстроразъемные соединения БРС для труб ПНД 315 для стальной трубы БРС 300мм

Быстросъемные соединения применяются давлениях Ру от 1,6 Мпа до 32 Мпа. Диаметры условного прохода Ду от 50 мм до 350 мм.

Разумеется, применяются такие соединения там, где это оправдано и необходимо, в промышленных системах, нефтехимии, ЖКХ, малой энергетике, горнодобывающей промышленности, добыче песка методом гидронамыва и пр. По назначению, это временные трубопроводы, трубопроводы с частой сменой оборудования или конфигурации, и прочие трубопроводы в которых может потребоваться сборка разборка системы. В частности, широкое применение БРС нашли именно в горнодобывающей промышленности и строительстве. Именно в этих отраслях наиболее распространены временные трубопроводы различного назначения. Не смотря на то, что благодаря использованию Быстроразъемных соединений БРС существенно упрощается и ускоряется монтаж, их применение на обычных трубопроводах не целесообразно, так как снижает надёжность системы, и удорожает её.

Конструкция быстроразъемных соединений БРС для ПНД труб

В комплект поставки БРС ПНД входит:

  • втулка ПНД ПЭ 100 (под приварку) 2шт
  • хомут стальной 1шт
  • клин или болт (затягивающий хомут) 1шт
  • прокладка резиновая 1шт

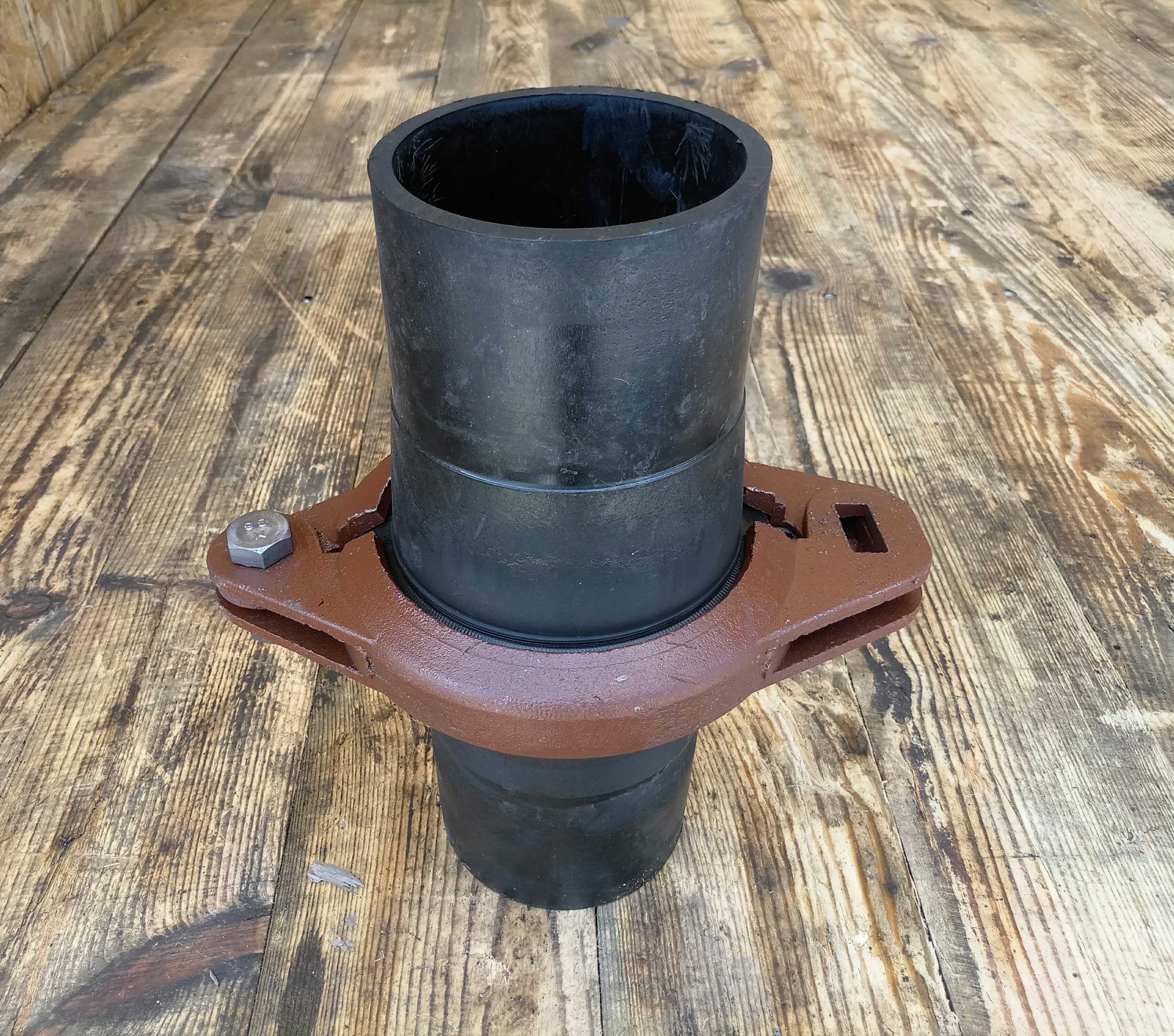

Конструкция быстроразъёмных соединений, состоящая из двух штампованных полухомутов, соединённых шарнирным и клиновым элементами, эластичного уплотнительного кольца и двух втулок пнд, привариваемых к трубам, позволяет значительно ускорить процессы монтажа и демонтажа трубопроводов при любом их расположении, а само уплотняющееся от воздействия рабочей среды эластичное кольцо – исключает дополнительные нагрузки на элементы соединения, снижает вес и повышает надёжность изделия. Большое значение для герметичности соединения имеет качество втулок и прокладки.

Маркировка быстроразъемных соединений БРС:

БРС-110 sdr 17 — Быстроразъемное соединение (диаметр трубы ПНД Ø110 мм) sdr 17 — давление 10 Атм.

Достоинства и недостатки быстроразъёмных соединений БРС:

Достоинства:

  • простота монтажа
  • скорость монтажа
  • универсальность применения для труб пнд
  • не требует специализированных приспособлений и инструментов
  • позволяет обеспечить вращение трубы для выравнивания трубопровода.
  • быстрая замена износившиеся или неисправной трубы для равномерного распределения износа всего трубопровода
  • возможность производить монтаж, замену или ремонт трубопровода на взрывоопасных или потенциально опасных для возгорания, помещений

Недостатки:

  • менее надёжное соединение чем сварка встык или использование электросварных фитингов

Сфера применения быстроразъёмных соединений БРС:

  • Горнодобывающей и угольной промышленности (откачка воды, подача воздуха в шахты, присоединение регулировочного оборудования
  • Монтаж сетей ПНД питьевого и хозяйственного водоснабжения, подача воды в районы тушения лесных пожаров, стихийных бедствий, аварий, катастроф, на животноводческие пастбища и ирригационные сооружения и другие.
  • При освоении новых месторождений в труднодоступных и северных районах
  • При откачке грунтовых вод из районов затопления, шахт, карьеров
  • Для решения «разовых» задач (например, для временного подключения резервуара к стационарному трубопроводу), затем трубопровод разбирается и продается либо передислоцируется на другой объект
  • На объектах, сварочные работы на которых запрещены
  • В Гидравлических транспортирующих установках (монтаж/демонтаж пульпопроводов, шлакопроводов, грунтопроводов, золопроводов, углепроводов).
  • Добыча песка методом гидронамыва для монтажа пульпопроводов из труб ПНД ПЭ 100 при намыве ПГС

Группа производственных компаний «АОС» предлагает к поставке высококачественные быстроразъемные соединения (БРС), используемые для соединения труб ПНД различных диаметров.

Труба ПНД, а также Быстроразъемное соединение БРС купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону    (351) 777-94-98
